طراحی و ساخت قالب تزریق پلاستیک با پیشرفته ترین دستگاه های CNC
خدمت رسانی در چرخه تولید و صنعت کشور هدف ما است!
معرفی خدمات قالب سازی صنعتی
با بهره گیری از تجهیزات مدرن و تیمی مجرب، ما اماده ارائه خدمات تخصصی با بالاترین استانداردهای صنعتی هستیم. تمرکز ما بر ماشین کاری دقیق با دستگاه های CNC، انتخاب بهترین جنس فولاد قالب، گارانتی کارکرد و تحویل به موقع پروژه هاست تا مشتریان بتوانند با اطمینان کامل نیازهای تولیدی خود را در زمینه تزریق پلاستیک برطرف کنند.

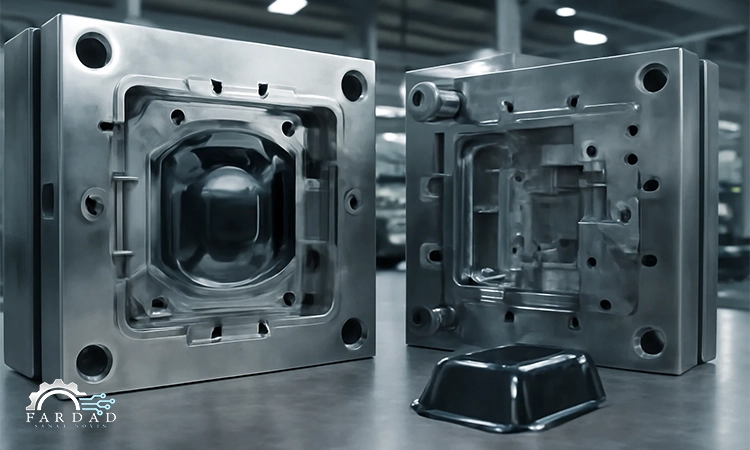

ساخت قالب تزریق پلاستیک چیست؟
قالب تزریق پلاستیک، قلب فرآیند تولید قطعات پلاستیکی است. در صنایع مختلف از خودروسازی و لوازم خانگی گرفته تا تجهیزات پزشکی و بسته بندی، دقت و کیفیت قالب، تعیین کننده ی کیفیت نهایی محصول است. در واقع هر محصول پلاستیکی، از یک قالب دقیق و مهندسی شده آغاز می شود. در شرکت فرداد صنعت، طراحی و ساخت قالب تزریق پلاستیک با استفاده از فناوری های روز، نرم افزارهای CAD/CAM و ماشین آلات CNC با دقت میکرونی صورت می گیرد.
قالب های تزریق پلاستیک با توجه به نوع محصول، جنس ماده پلیمری، تعداد حفره ها و ساختار سیستم خنک کننده و تغذیه طراحی می شوند تا بیشترین بازده و طول عمر را داشته باشند. هدف ما ساخت قالب هایی با کیفیت سطح بالا، تکرارپذیری دقیق و عمر طولانی است تا در خطوط تولید مشتریان بدون وقفه کار کنند.
مواد اولیه ساخت قالب تزریق پلاستیک
انتخاب مواد اولیه مناسب برای قالب، از مهم ترین عوامل مؤثر در دوام، استحکام و کیفیت عملکرد آن است. جنس قالب های تزریق معمولاً از فولادهای ابزار خاص یا آلیاژهای مهندسی انتخاب می شود که مقاومت بالایی در برابر فشار، دما و سایش دارند. انواع متداول مواد:
• فولاد P۲۰ (پایه نیکل-کروم)
• فولاد H۱۳
• فولاد S۷
• فولاد Stainless ۴۲۰
• آلومینیوم ها(مثل QC-۱۰)
• آلیاژهای خاص و تیمپرشده
انواع قالب های تزریق پلاستیک صنعتی
بسته به هندسه قطعه و مکانیزم خروج آن، قالب های صنعتی به دسته بندی های مختلفی تقسیم می شوند:
قالب های دو صفحه ای و سه صفحه ای
قالب های دو صفحه ای رایج ترین و ساده ترین نوع قالب ها هستند که تنها یک خط جدایش (Parting Line) دارند و قالب به دو نیمه باز می شود. در مقابل، قالب های سه صفحه ای دارای یک صفحه متحرک اضافه هستند که وظیفه آن جدا کردن اتوماتیک سیستم راهگاه از قطعه اصلی در هنگام باز شدن قالب است.
قالب های کشویی دار و رزوه پران
اگر قطعه پلاستیکی شما دارای سوراخ های جانبی، گیره ها یا فرم هایی باشد که در مسیر باز شدن قالب گیر می کنند، از قالب های کشویی دار (Slider) استفاده می کنیم. کشویی ها مکانیزم های مکانیکی هستند که پیش از خروج قطعه، از درگیری با آن خارج می شوند. برای قطعاتی مانند درب بطری ها که رزوه داخلی یا خارجی دارند نیز، از قالب های رزوه پران (گیربکس دار) استفاده می شود که با چرخش، قطعه را آزاد می کنند.
مزایای ساخت قالب تزریق پلاستیک
ساخت قالب تزریق پلاستیک دروازه ای به سوی تولید انبوه، باکیفیت و مقرون به صرفه قطعات پلاستیکی است. در ادامه به برخی از برجسته ترین مزایای این روش تولید می پردازیم.
- تولید انبود و سرعت بالایکی از بزرگترین مزایای تزریق پلاستیک، قابلیت تولید تعداد بسیار زیادی قطعه در زمان کوتاه است. پس از ساخت قالب، فرآیند تزریق خودکار است و می تواند هزاران تا میلیون ها قطعه را با سرعت بالا تولید کند.
- دقت بالا و تکرار پذیریقالب های تزریق پلاستیک با دقت بسیار بالایی ساخته می شوند و اطمینان حاصل می کنند که هر قطعه تولید شده، دارای ابعاد و مشخصات دقیقی مطابق با طراحی اولیه است. این دقت بالا به دلیل کنترل دقیق فرآیند تزریق و طراحی مهندسی دقیق قالب حاصل می شود.
- تنوع مواد و طراحیتزریق پلاستیک با طیف گسترده ای از مواد پلاستیکی سازگار است. همچنین، این فرآیند امکان ایجاد قطعات با اشکال بسیار پیچیده، جزئیات ریز، حفره های داخلی و بافت های سطحی متنوع را فراهم می کند .
- کاهش هزینهاگرچه هزینه اولیه ساخت قالب تزریق پلاستیک می تواند قابل توجه باشد، اما با توجه به سرعت تولید بالا و مصرف بهینه مواد، هزینه هر قطعه در تیراژهای بالا به شدت کاهش می یابد.
مراحل طراحی و ساخت قالب تزریق پلاستیک در فراتک صنعت
کیفیت یک قطعه پلاستیکی، از طراحی و ساخت قالب آن شروع می شود. حتی جزئیاتی که در نگاه اول کوچک به نظر می رسند، می توانند روی ابعاد، ظاهر و عملکرد قطعه تاثیر بگذارند. در فراتک صنعت، مسیر ساخت قالب از بررسی ایده تا تولید نمونه آزمایشی، مرحله به مرحله پیش می رود تا مشکلات احتمالی پیش از شروع تولید انبوه شناسایی و برطرف شوند.
طراحی سه بعدی و مهندسی معکوس
کار با بررسی ایده، نقشه یا قطعه نمونه شما آغاز می شود. اگر نمونه فیزیکی در اختیار داشته باشید، ابعاد و ویژگی های آن با روش های مهندسی معکوس به مدل سه بعدی تبدیل می شوند. سپس طراحی قالب با توجه به جنس قطعه، میزان جمع شدگی و نحوه خروج آن انجام می شود. شبیه سازی جریان مواد مذاب با نرم افزار Moldflow نیز کمک می کند مشکلات احتمالی پر شدن قالب، پیش از شروع ساخت مشخص شوند.
انتخاب متریال متناسب با پروژه
انتخاب فولاد قالب فقط به قیمت آن بستگی ندارد. تیراژ تولید، نوع مواد پلاستیکی و شرایط کاری قالب، همگی در این تصمیم نقش دارند. در فراتک صنعت، متریال با توجه به نیاز هر پروژه انتخاب می شود تا مقاومت مناسبی در برابر سایش، فشار و تغییرات دما داشته باشد. این انتخاب، به افزایش عمر قالب و کاهش هزینه های تعمیر و نگهداری کمک می کند.

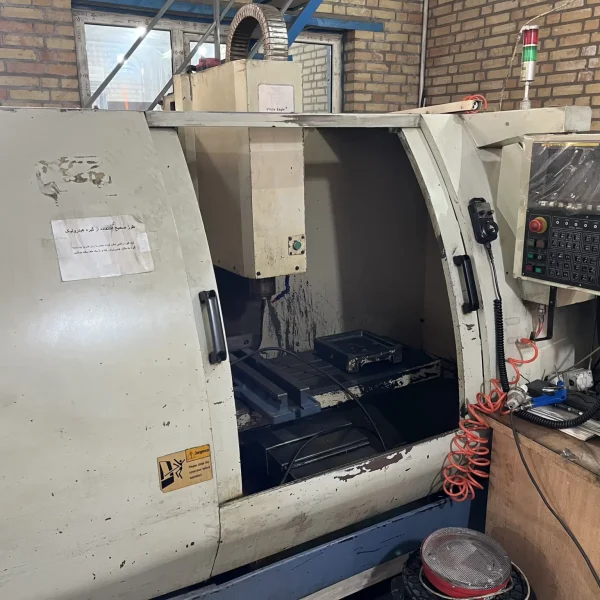

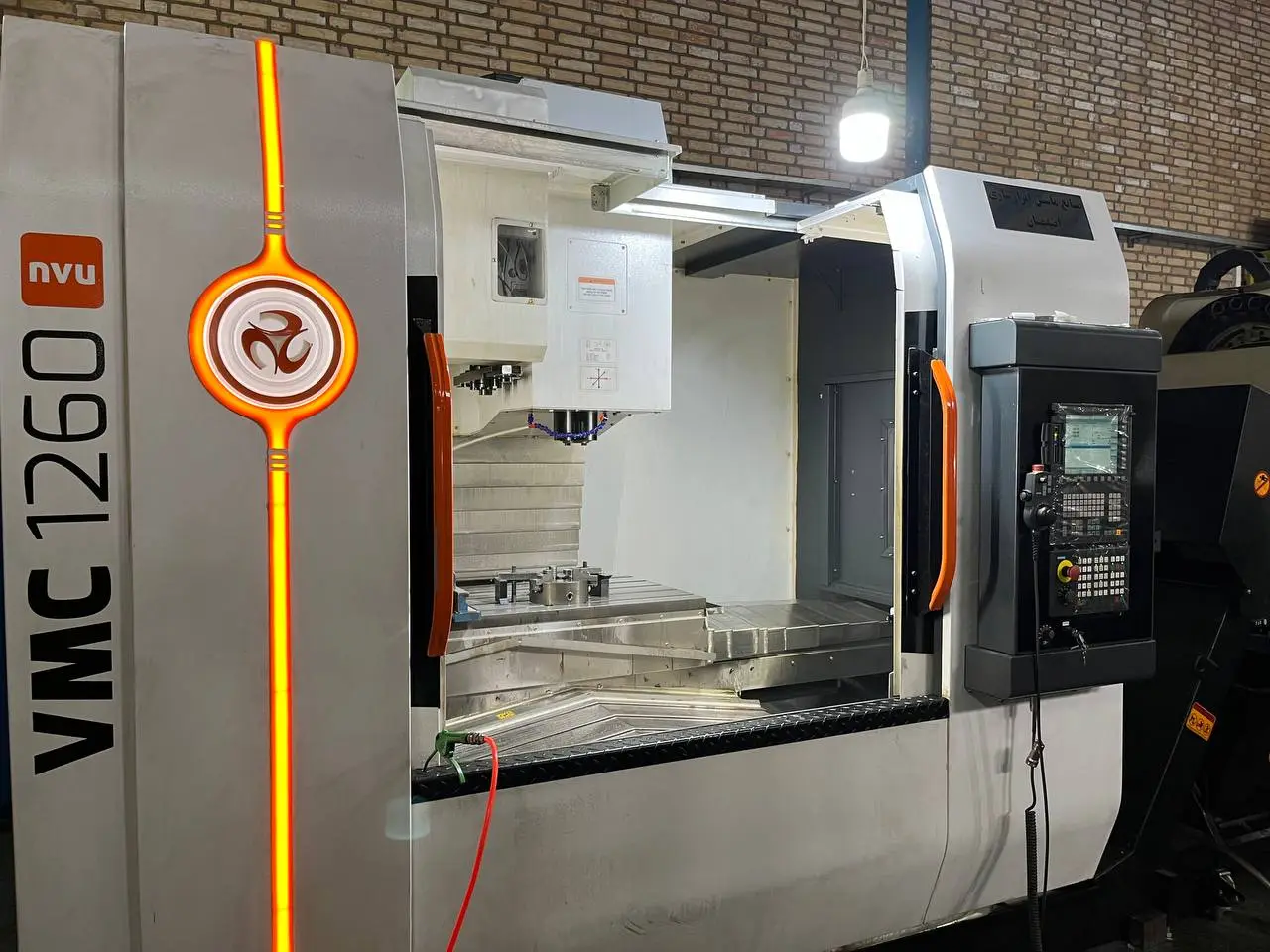

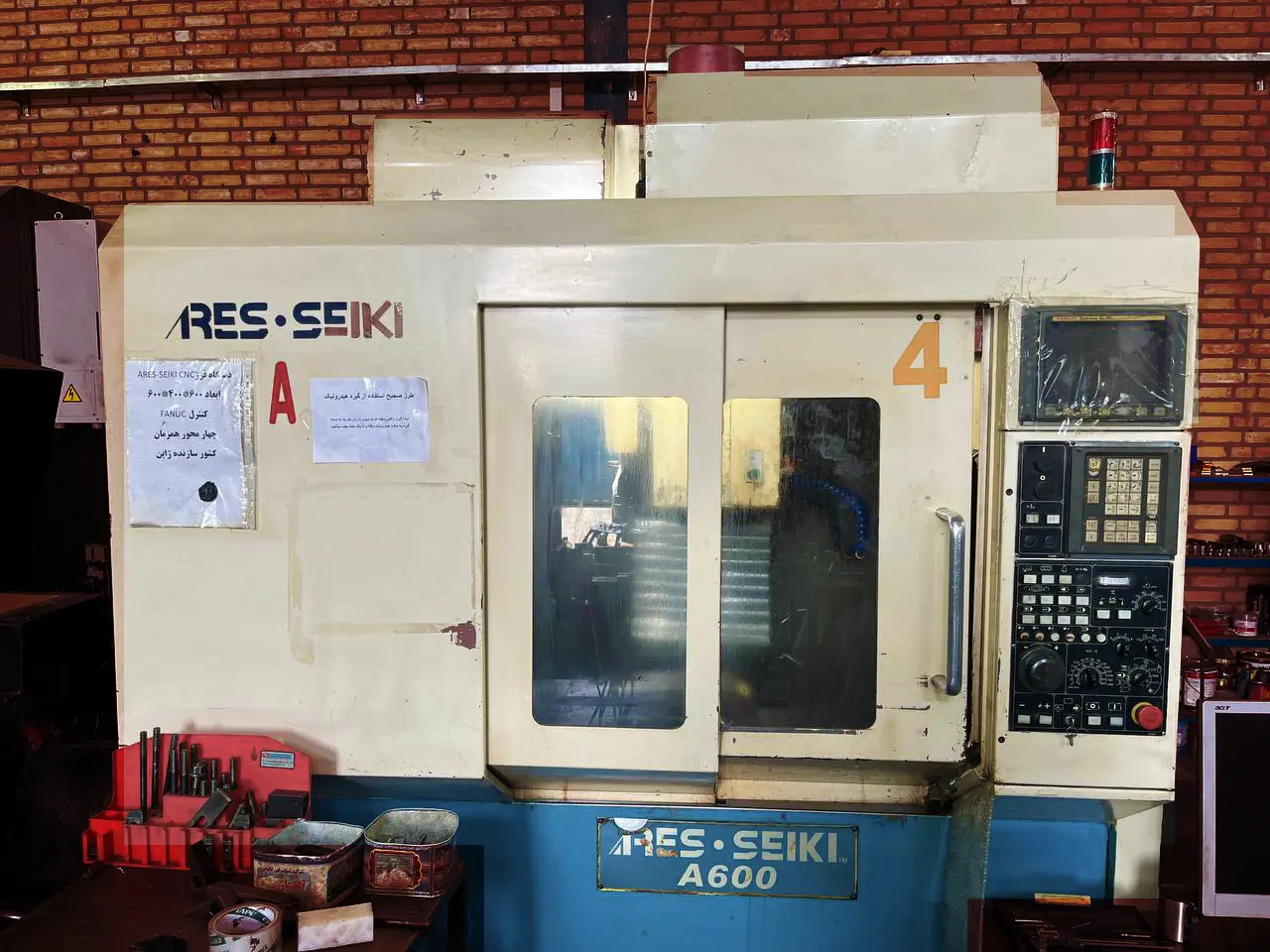

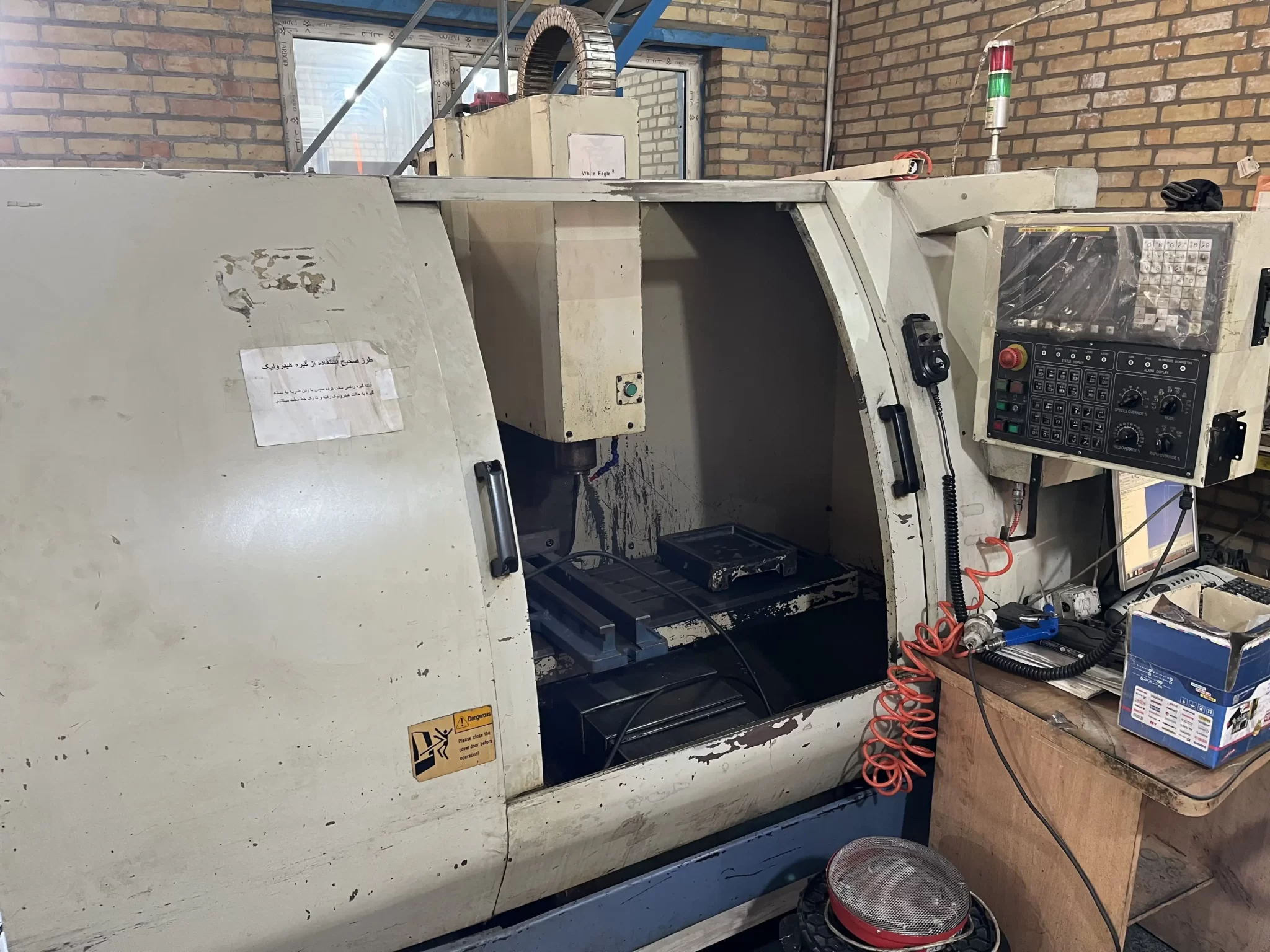

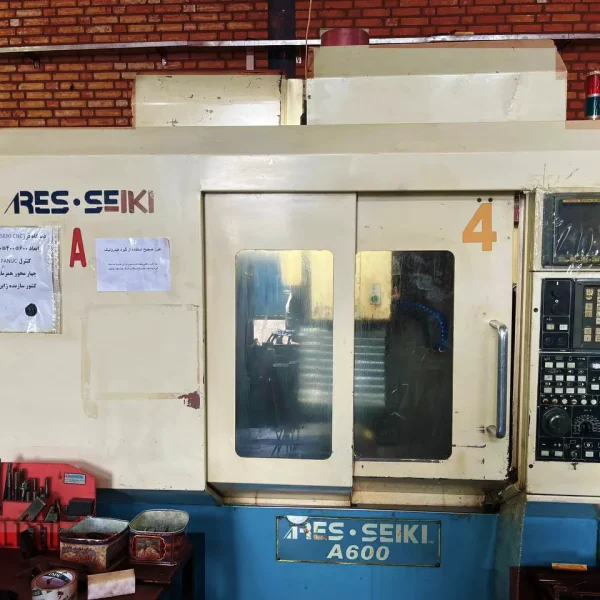

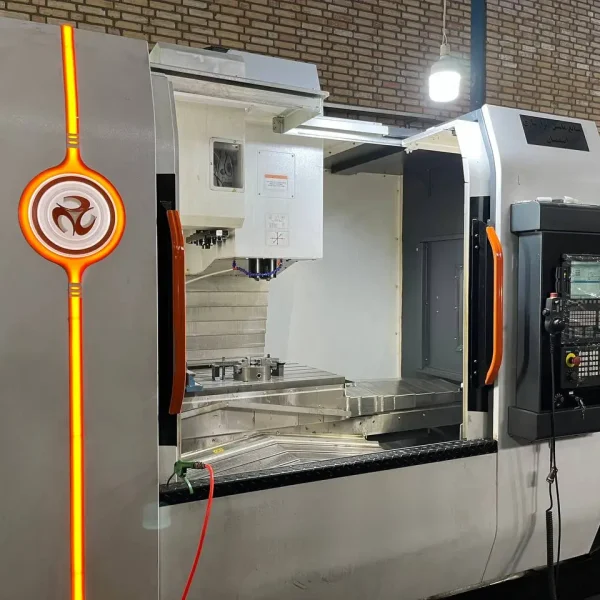

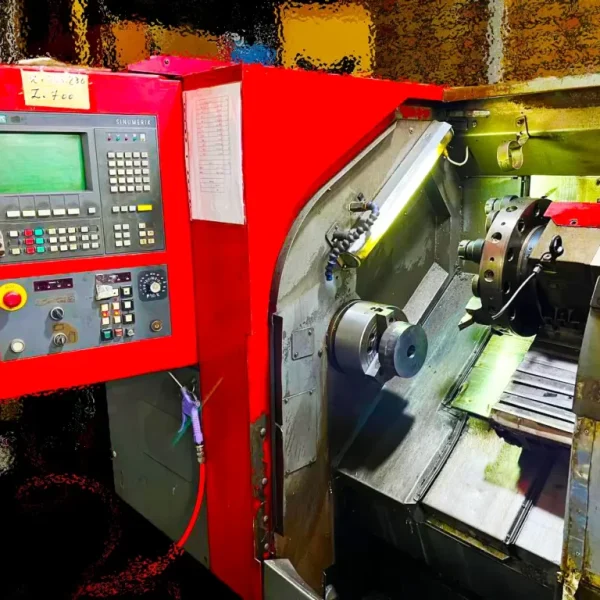

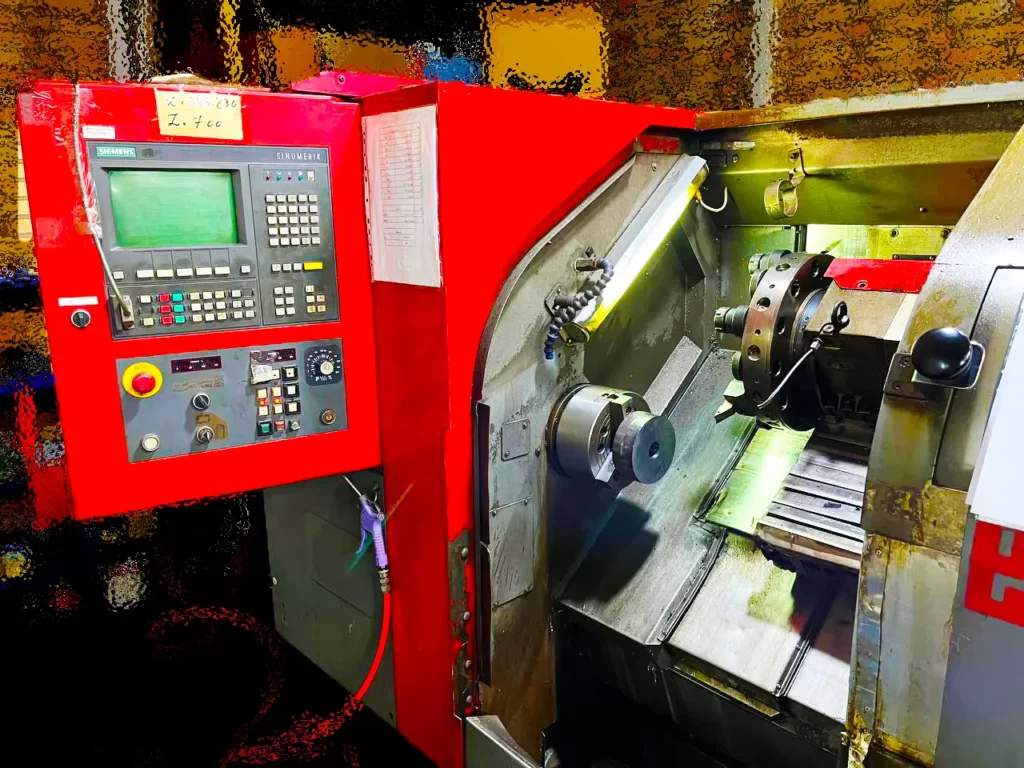

ماشینکاری دقیق با دستگاه CNC
پس از نهایی شدن طراحی و انتخاب متریال، ساخت قطعات قالب آغاز می شود. در این مرحله، بخش های اصلی، حفره ها و سطوح قابل دسترس با دستگاه فرز CNC ماشینکاری می شوند. مسیر حرکت ابزار بر اساس نقشه های مهندسی تنظیم می شود تا ابعاد و فرم قطعات در محدوده تلرانس تعیین شده قرار بگیرند. کنترل ابعادی حین ساخت نیز کمک می کند خطاها به مراحل بعد منتقل نشوند.
وایرکات برای برش های ظریف و دقیق
بعضی قسمت های قالب به برش هایی نیاز دارند که اجرای آن ها با فرز دشوار است. در این بخش ها، متناسب با شکل قطعه، از وایرکات استفاده می شود. این روش برای ایجاد برش های عبوری دقیق، پروفیل های پیچیده و ساخت برخی اجزای قالب کاربرد دارد. انتخاب درست روش ماشینکاری کمک می کند بخش های حساس، مطابق نقشه و با دقت مورد نیاز ساخته شوند.
مونتاژ و پرداخت نهایی قالب
بعد از آماده شدن قطعات، نوبت به پرداخت سطوح و مونتاژ می رسد. اجزایی مانند پران ها، کشویی ها و اتصالات مدار خنک کاری نصب و بررسی می شوند. در این مرحله، روان بودن حرکت قطعات، انطباق سطوح و باز و بسته شدن قالب اهمیت زیادی دارد. پرداخت نهایی هم متناسب با ظاهر مورد انتظار قطعه انجام می شود تا قالب برای تست آماده باشد.
تست قالب و برطرف کردن ایرادها
قالب آماده شده روی دستگاه تزریق نصب می شود تا نمونه های اولیه تولید شوند. این نمونه ها از نظر ابعاد، کیفیت سطح، تابیدگی و دقت اتصالات بررسی می شوند. اگر ایرادی دیده شود، تنظیمات تزریق یا بخش های لازم قالب اصلاح و تست تکرار می شود. تحویل نهایی پس از تایید معیارهای کیفی توافق شده انجام می گیرد تا قالب با آمادگی بیشتری وارد تولید انبوه شود.
هزینه ساخت قالب تزریق پلاستیک
یکی از بخش های مهم در انتخاب این روش، هزینه ساخت قالب تزریق پلاستیک است. در ادامه عوامل موثر بر قیمت ساخت قالب را بررسی می کنیم.
طراحی قالب
طراحی قالب اولین گام و یکی از مهم ترین عوامل هزینه است. هر چه طراحی قالب پیچیده تر باشد یا نیاز به جزئیات بسیار داشته باشد، هزینه طراحی و ساخت آن افزایش می یابد. طراحی های پیچیده نیاز به نرم افزارهای تخصصی، مهندسان خبره و زمان بیشتری دارد، بنابراین هزینه ها بیشتر می شود.
نوع و سایز قالب
قالب ها می توانند از نظر نوع یک جهته، دوخت، چندقالبی و سایز متفاوت باشند. هر چه قالب بزرگ تر باشد، نیاز به مواد بیشتری دارد و زمان برآورد تولید و ساخت آن افزایش می یابد. قالب های بزرگ و چندقالبی هزینه تولید و ماشین آلات خاص تری نیاز دارند که هزینه ها را بالا می برد.
جنس مواد قالب
جنس مواد مورد استفاده برای ساخت قالب مانند آلیاژهای مختلف، فولادهای مخصوص، برنز و… بر هزینه ها تاثیر می گذارد. مواد با کیفیت بالا و مقاوم تر معمولا هزینه بیشتری دارند، اما دوام و طول عمر قالب را بالا می برند. استفاده از مواد مقاوم و با کیفیت بالا، هزینه اولیه را افزایش می دهد ولی هزینه های نگهداری و تعویض را کاهش می دهد.
دقت و استانداردهای کیفیت
قالب هایی که نیاز به دقت بالا و استانداردهای مهندسی خاص دارند، نیاز به تجهیزات و فرآیندهای خاص و وقت گیر دارند. استانداردهای سخت و دقت بالا هزینه طراحی و ساخت را افزایش می دهد.
ماشین آلات و فناوری های مورد استفاده
استفاده از تجهیزات پیشرفته و فناوری های نوین مانند تولید با CNC، ماشین آلات برش دقیق، ایم فضاسازی و … هزینه های بیشتری دارد. فناوری های بیشتر و پیشرفته تر، هزینه ساخت قالب را افزایش می دهند ولی در مقابل، کیفیت و زمان تحویل را بهبود می بخشد.
حجم تولید
هرچه حجم تولید قالب بیشتر باشد، هزینه ساخت هر قطعه کاهش می یابد اما هزینه اولیه ساخت قالب بیشتر است. در پروژه های تیراژ بالا، هزینه اولیه ممکن است زیاد باشد ولی در بلندمدت به صرفه تر است.
جزئیات و پیچیدگی قطعات قالب
هر چه نیاز به جزئیات بیشتر و شکل های پیچیده تر باشد، زمان و هزینه ساخت قالب نیز بیشتر خواهد بود. قالب های با طراحی خاص یا قطعات چندگانه نیازمند فرآیندهای خاص و زمان بیشتری هستند.
مقایسه روش ساخت قالب تزریق پلاستیک با سایر روش ها
| روش تولید | کاربرد | مزایا | معایب |
|---|---|---|---|
| تزریق پلاستیک | قطعات دقیق و صنعتی | دقت بالا، سرعت زیاد، مناسب تیراژ بالا | هزینه اولیه زیاد |
| اکستروژن پلاستیک | لوله و پروفیل | مناسب قطعات طولی مثل لوله | محدودیت در شکل پیچیده |
| ویلدینگ و شکل دهی حرارتی | بسته‌بندی و قطعات سبک | ارزان‌تر، ساده‌تر | دقت کمتر، محدود در ضخامت |
| چاپ سه بعدی | نمونه سازی و تست اولیه | سفارشی و سریع | قابل استفاده برای تیراژ کم |
