ساخت قالب دایکاست و آلومینیوم چیست؟
در دنیای پیشرفته تولید صنعتی امروز، دقت، سرعت و کیفیت حرف اول را می زند. دستیابی به این اهداف در تولید انبوه قطعات فلزی، مستلزم استفاده از ابزارهایی دقیق و فرآیندهایی بهینه سازی شده است. در این میان، خدمات ساخت قالب دایکاست نقشی حیاتی ایفا می کند. قالب های دایکاست، ستون فقرات تولید سریع و اقتصادی قطعات فلزی پیچیده با تلرانس های بسیار پایین هستند.
یکی از رایج ترین و پرکاربردترین انواع قالب ها در صنعت، قالب دایکاست آلومینیوم است. آلومینیوم به دلیل خواص منحصر به فرد خود مانند سبکی، مقاومت بالا در برابر خوردگی، هدایت حرارتی خوب و قابلیت ماشین کاری آسان، به گزینه ای ایده آل برای ساخت قالب های دایکاست تبدیل شده است. این قالب ها برای تولید طیف گسترده ای از قطعات فلزی که در صنایع مختلف مورد استفاده قرار می گیرند، کاربرد فراوانی دارند. فرآیند ساخت قالب دایکاست آلومینیوم نیازمند دقت بالا در طراحی و ماشین کاری است تا بتواند مقاومت لازم در برابر فشار و دمای بالای ذوب آلومینیوم را تحمل کند.
ویژگی قالب دایکاست آلومینیومی
قالب های ساخته شده از آلیاژهای آلومینیوم، به دلیل وزن نسبتاً کم، انتقال حرارت خوب و سهولت ماشین کاری، در میان تولیدکنندگان محبوبیت ویژه ای دارند. این ویژگی ها باعث می شوند که ساخت قالب دایکاست با استفاده از آلومینیوم، هم از نظر زمانی و هم از نظر هزینه ای، مقرون به صرفه تر باشد. قطعات تولید شده با قالب های آلومینیومی معمولاً در صنایعی مانند خودروسازی برای قطعات موتور و بدنه، الکترونیک برای قاب ها و هیت سینک ها و لوازم خانگی برای بدنه ی دستگاه ها به کار می روند. دقت بالا در ابعاد و سطح تمام شده ی قطعات، از دیگر مزایای استفاده از این نوع قالب ها در فرآیند ساخت قالب دایکست است.
خدمات ساخت قالب دایکاست چگونه انجام میشود؟
- مشاوره و دریافت طرح: اولین گام، دریافت نقشه های فنی و مشخصات دقیق قطعه از مشتری است. در این مرحله، کارشناسان ما با بررسی طرح، امکان سنجی فنی و ارائه راهکارهای بهینه را ارزیابی می کنند.
- طراحی سه بعدی و مهندسی قالب: بر اساس نقشه های دریافتی، طراحی دقیق سه بعدی قالب با نرم افزارهای تخصصی انجام می شود. این مرحله شامل طراحی حفره قالب، سیستم راهگاه، سیستم خنک کاری و مکانیزم های خروج قطعه است.
- انتخاب متریال: انتخاب آلیاژ مناسب برای ساخت قالب، بر اساس تعداد ضرب مورد انتظار، دمای ذوب فلز مورد تزریق و شرایط کاری، انجام می گیرد.

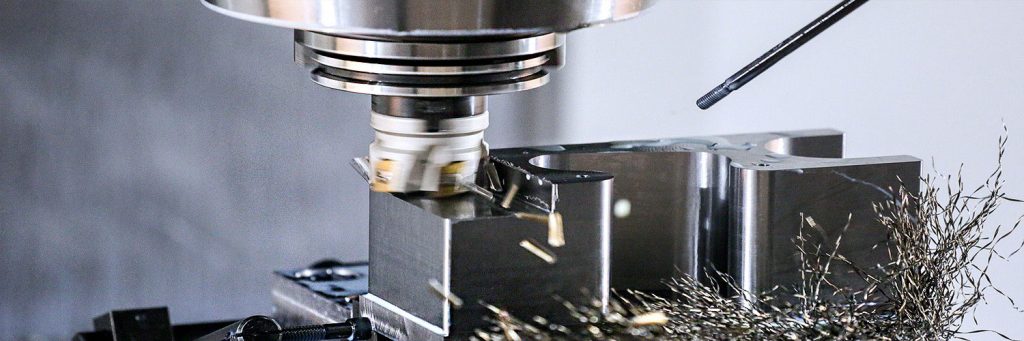

- ماشین کاری دقیق: با استفاده از دستگاه های CNC پیشرفته، اجزای قالب با دقت بسیار بالا ماشین کاری می شوند. این بخش شامل عملیات تراش، فرزکاری و سنگ زنی است.
- عملیات حرارتی و پوشش دهی: برای افزایش سختی، مقاومت به سایش و عمر مفید قالب، عملیات حرارتی مانند سخت کاری و تمپرینگ انجام می شود. در صورت نیاز، پوشش های خاصی نیز برای بهبود عملکرد قالب اعمال می گردد.
- مونتاژ و پرداخت کاری: اجزای ماشین کاری شده قالب مونتاژ شده و سطوح داخلی حفره قالب پرداخت کاری می شوند تا کیفیت سطح قطعه نهایی تضمین گردد.
انواع دستگاه دایکاست
دستگاه های دایکست عمدتاً به دو دسته اصلی تقسیم می شوند: دستگاه های دایکست با فشار بالا (High-Pressure Die Casting) و دستگاه های دایکست با فشار پایین (Low-Pressure Die Casting). دستگاه های فشار بالا خود به دو نوع محفظه سرد (Cold Chamber) و محفظه گرم (Hot Chamber) تقسیم می شوند. دستگاه های محفظه سرد معمولاً برای آلیاژهایی با نقطه ذوب بالا مانند آلومینیوم، روی و منیزیم استفاده می شوند، در حالی که دستگاه های محفظه گرم بیشتر برای آلیاژهایی با نقطه ذوب پایین تر مانند روی به کار می روند. انتخاب نوع دستگاه دایکست، بر طراحی و ساخت قالب دایکاست تأثیر مستقیم دارد.
کاربردهای قالب دایکاست
قالب دایکاست به دلیل مزایای متعددی که ارائه می دهد، در صنایع گوناگون کاربرد فراوانی یافته است. از قطعات کوچک و ظریف در صنایع الکترونیک گرفته تا اجزای بزرگ و حیاتی در صنعت خودرو، قابلیت های این روش تولید، آن را به گزینه ای جذاب برای بسیاری از تولیدکنندگان تبدیل کرده است. کاربرد قالب دایکاست بسیار گسترده است و شامل صنایع زیر می شود:
صنعت خودرو
ساخت بلوک موتور، سرسیلندر، قطعات گیربکس، اجزای سیستم تعلیق، بدنه ی چراغ ها و قطعات داخلی.
صنعت الکترونیک
تولید بدنه ی گوشی های هوشمند، لپ تاپ ها، تجهیزات صوتی و تصویری، هیت سینک ها و کانکتورها.
لوازم خانگی
ساخت بدنه جاروبرقی، اجزای موتور پنکه، قطعات ماشین لباسشویی و یخچال، ظروف پخت وپز.
صنعت روشنایی
تولید بدنه ی چراغ ها و لامپ های LED با راندمان بالا و دفع حرارت مناسب.
صنایع دیگر
شامل ساخت قطعات دقیق برای ابزارهای برقی، تجهیزات پیشرفته ورزشی، اسباب بازی ها و قطعات حساس هوافضا.
مزایا و معایب ساخت قالب دایکاست و آلومینیوم
بررسی هم زمان نقاط قوت و محدودیت های تولید به روش دایکاست جهت اتخاذ بهترین تصمیم صنعتی
مزایای تولید دایکاست
- تولید انبوه اقتصادی:
قابلیت تولید هزاران یا میلیون ها قطعه با هزینه واحد پایین در مقیاس بالا. - دقت ابعادی بالا:
امکان تولید قطعات با تلرانس های بسیار کم و دقت فوق العاده. - سطح تمام شده عالی:
قطعات تولیدی معمولا سطحی صاف و صیقلی دارند و نیاز به پرداخت کاری کمتری دارند. - امکان ایجاد اشکال پیچیده:
قابلیت تولید قطعات با جزئیات زیاد، حفره های داخلی و هندسه های پیچیده که با روش های دیگر دشوار است. - سرعت تولید بالا:
زمان کوتاه چرخه تزریق در فرآیند دایکاست، امکان تولید سریع را فراهم می کند. - مقاومت قطعات:
قطعات تولیدی از استحکام و سختی خوبی برخوردارند، به خصوص زمانی که از آلیاژهای مناسب استفاده شود.
معایب و چالش ها
- هزینه اولیه بالا:
سرمایه گذاری اولیه قابل توجه برای طراحی و ساخت خود قالب دایکاست. - محدودیت در ضخامت قطعه:
در برخی موارد، تولید قطعات با دیواره های بسیار نازک یا بسیار ضخیم ممکن است چالش برانگیز باشد. - احتمال تخلخل داخلی:
وجود حباب های هوا در ساختار داخلی قطعات که می تواند بر خواص مکانیکی تاثیر بگذارد. - زمان بر بودن ساخت قالب:
فرآیند طراحی و ساخت یک قالب دایکاست دقیق، زمان بر است. - محدودیت در انتخاب مواد:
عمدتا برای فلزات با نقطه ذوب پایین تر مناسب است. - هزینه بالای قالب برای تولیدات کم:
اگر تعداد تولید قطعه کم باشد، هزینه بالای ساخت قالب مقرون به صرفه نخواهد بود.
تفاوت دایکاست آلومینیوم با ریخته‌گری ماسه‌ای و ریژه (کدام بهتر است؟)
بسیاری از صنعتگران در زمان سفارش قالب، بین روش‌های مختلف ریخته‌گری دچار تردید می‌شوند. در حالی که ریخته‌گری ماسه‌ای هزینه اولیه کمتری برای قالب‌سازی دارد، اما سطح نهایی قطعات خشن بوده و نیازمند ماشینکاری مجدد است. از سوی دیگر، ریخته‌گری ریژه (Gravity Die Casting) برای تیراژهای متوسط مناسب است اما سرعت دایکاست را ندارد.
در مقابل، ساخت قالب دایکاست تحت فشار (High-Pressure Die Casting) به شما این امکان را می‌دهد که قطعات آلومینیومی با دیواره‌های نازک (حتی تا ۱ میلی‌متر)، تلرانس ابعادی فوق‌العاده دقیق و سطح نهایی کاملاً صیقلی تولید کنید. اگر تیراژ تولید شما بالای ۱۰ هزار قطعه است، صرف هزینه برای ساخت قالب دایکاست آلومینیوم، به دلیل سرعت بالای تزریق و حذف هزینه‌های ماشینکاری ثانویه، اقتصادی‌ترین و حرفه‌ای‌ترین انتخاب ممکن خواهد بود.
عوامل موثر بر هزینه ساخت قالب دایکاست
هزینه نهایی ساخت یک قالب دایکاست تحت تأثیر عوامل متعددی قرار دارد که درک آن ها به شما کمک می کند تا برآوردی دقیق تر از سرمایه گذاری مورد نیاز داشته باشید. این عوامل به شرح زیر هستند:
پیچیدگی طراحی قالب
- جزئیات هندسی قطعه: هرچه قطعه طراحی شده دارای جزئیات پیچیده تر، زوایای خاص، حفره های داخلی، شیارها یا سطوح منحنی دار باشد، طراحی قالب نیز پیچیده تر شده و در نتیجه هزینه ساخت آن افزایش می یابد. قالب هایی که نیاز به کوره های جانبی، کشویی ها یا مکانیزم های پیچیده برای خروج قطعه دارند، گران تر خواهند بود.
- تعداد حفره ها و جانکشن ها: تعداد حفره هایی که در یک چرخه تولید، قطعه را می سازند، مستقیماً بر اندازه و پیچیدگی قالب تأثیر می گذارد. قالب های چند حفره ای معمولاً گران ترند اما هزینه واحد تولید را کاهش می دهند. طراحی سیستم تزریق نیز باید بهینه سازی شود تا پر شدن کامل و یکنواخت حفره ها تضمین گردد، که این خود نیازمند طراحی دقیق و صرف زمان بیشتر است.
- تلرانس های ابعادی: اگر قطعه نهایی نیاز به دقت ابعادی بسیار بالا و تلرانس های بسیار کم داشته باشد، فرآیند ماشین کاری قالب باید با دقت فوق العاده بالایی انجام شود. این دقت بالا نیازمند ابزارهای دقیق تر، اپراتورهای ماهرتر و کنترل کیفیت سخت گیرانه تر است که همگی به افزایش هزینه منجر می شوند.
اندازه و وزن قالب
- ابعاد کلی قالب: قالب های بزرگتر و سنگین تر به مواد اولیه بیشتری نیاز دارند و فرآیند ساخت آن ها زمان برتر و انرژی برتر است. وزن قالب نیز بر هزینه حمل و نقل و نصب آن تأثیر می گذارد.
- وزن قطعه تولیدی: وزن قطعه نهایی به طور مستقیم با میزان ماده مصرفی در قالب و همچنین نیروی لازم برای تزریق و بسته نگه داشتن قالب مرتبط است. قطعات سنگین تر معمولاً نیاز به ماشین های دایکاست قوی تر و قالب های بزرگتر دارند.
جنس و کیفیت فولاد قالب
- نوع فولاد: فولادهای مورد استفاده در ساخت قالب دایکاست انواع مختلفی دارند (مانند P20, H13, S136). فولادهای آلیاژی با مقاومت بالا در برابر حرارت، سایش و خوردگی (مانند H13) که برای تولیدات طولانی مدت و مقاومت در برابر ضربه و حرارت مذاب فلز ضروری هستند، گران تر از فولادهای معمولی می باشند.
- عملیات حرارتی و پوشش دهی: فرآیندهایی مانند سخت کاری، تمپرینگ، نیترایدینگ یا پوشش دهی های خاص (مانند کروم یا DLC) برای افزایش سختی، مقاومت به سایش و عمر مفید قالب انجام می شوند. این عملیات هزینه های اضافی را به فرآیند تولید قالب اضافه می کنند.
- کیفیت متریال: استفاده از فولادهای با کیفیت بالا و یکنواخت از نظر ساختاری، از بروز ترک خوردگی یا تاب برداشتن قالب جلوگیری کرده و عمر مفید آن را افزایش می دهد، اما هزینه اولیه مواد اولیه را نیز بالا می برد.
تکنولوژی و دقت ماشین کاری
- روش های ساخت: استفاده از ماشین کاری CNC پیشرفته (مانند فرزکاری با سرعت بالا، ماشین کاری تخلیه الکتریکی – EDM)، ماشین های تراش CNC و ابزارهای دقیق، هزینه را افزایش می دهد اما دقت، کیفیت سطح و سرعت ساخت را بهبود می بخشد.
- کیفیت پرداخت سطح: پولیش کاری دقیق سطوح حفره قالب برای دستیابی به سطح نهایی مطلوب قطعه، نیازمند صرف زمان و مهارت بالا است و به هزینه کلی قالب اضافه می کند.
پیچیدگی مکانیزم های جانبی
- سیستم خروج قطعه : طراحی مکانیزم های پیچیده برای خروج ایمن و بدون آسیب قطعه از قالب، مانند استفاده از پین های اجکتور، جک های هیدرولیکی یا پنوماتیکی، مکانیزم های کشویی یا چرخان، هزینه را افزایش می دهد.
- سیستم خنک کاری : طراحی و اجرای کانال های خنک کاری بهینه در داخل قالب برای کنترل دقیق دما و کاهش زمان چرخه، نیازمند محاسبات دقیق و ماشین کاری ظریف است.
- سیستم هیدرولیک یا پنوماتیک: در برخی قالب ها، سیستم های جانبی برای فعال سازی مکانیزم ها (مانند کوره ها یا اجکتورها) نیاز به تزریق سیالات یا هوا دارند که طراحی و اجرای این سیستم ها هزینه بر است.
هزینه طراحی و مهندسی
- زمان صرف شده برای طراحی: تیم مهندسی که زمان صرف تحلیل قطعه، طراحی سه بعدی قالب، شبیه سازی فرآیند (مانند شبیه سازی جریان مذاب و انقباض) و تهیه نقشه های ساخت می کند، هزینه خود را دارد.
- نرم افزارهای تخصصی: استفاده از نرم افزارهای پیشرفته CAD/CAM/CAE نیز هزینه های لایسنس و نگهداری را به همراه دارد.
راهنمای انتخاب متریال و جدول مشخصات فنی ساخت قالب دایکاست
انتخاب گرید فولاد قالب به صورت مستقیم روی تیراژ خروجی، مقاومت در برابر شوک حرارتی و هزینه ساخت تاثیرگذار است. جدول زیر راهنمای انتخاب فولاد بر اساس نوع متریال تزریقی و طول عمر مورد نیاز است:
| گرید استاندارد فولاد | سختی کاری (HRC) | فلز تزریقی مناسب | طول عمر و تیراژ خروجی (ضرب) | ویژگی فنی اصلی |
|---|---|---|---|---|
| 1.2344 (H13) Premium | ۴۶ تا ۵۰ | آلومینیوم و منیزیم | ۱۰۰,۰۰۰ تا ۳۰۰,۰۰۰ ضرب | مقاومت فوق‌العاده در برابر شوک حرارتی و ترک‌های ریز (Heat Checking) |
| 1.2343 (H11) | ۴۴ تا ۴۸ | آلومینیوم و روی (Zamak) | ۷۰,۰۰۰ تا ۱۵۰,۰۰۰ ضرب | چقرمگی بالا و هدایت حرارتی مطلوب |
| 1.2379 (D2) | ۵۸ تا ۶۲ | سنبه و کشویی‌های خاص | بیش از ۵۰۰,۰۰۰ ضرب | مقاومت سایشی شدید برای قطعات کشویی و تحت سایش دائم |
| 1.2311 / 1.2312 (P20) | ۲۸ تا ۳۲ | زاماک و نمونه‌سازی آلومینیوم | ۱۰,۰۰۰ تا ۵۰,۰۰۰ ضرب | مقرون به صرفه برای هولدرها و تیراژهای پایلوت و محدود |
چرا برای طراحی و ساخت قالب دایکاست، «فراتک صنعت» را انتخاب کنیم؟
ساخت قالبهای صنعتی نیازمند دانش متالورژی، مهندسی مکانیک و تجربه عملی است. ما در گروه صنعتی فراتک صنعت ، با درک حساسیت‌های خطوط تولید، مزایای زیر را برای کارفرمایان خود تضمین می‌کنیم:
استفاده از متریال گرید A جهانی
استفاده از فولادهای آلیاژی شناسنامه‌دار (مانند H13 با عملیات حرارتی استاندارد) که مقاومت قالب را در برابر شوک‌های حرارتی ذوب آلومینیوم به حداکثر می‌رساند.
طراحی مهندسی و شبیهسازی جریان مذاب (Moldflow)
پیش از آغاز ماشینکاری، جریان حرکت آلومینیوم مذاب در نرم‌افزارهای تخصصی شبیهسازی میشود تا از بروز مشکلاتی نظیر تخلخل، مک و پلیسه در قطعه نهایی جلوگیری شود.
پشتیبانی و گارانتی کارکرد
ما قالب را صرفاً تحویل نمی‌دهیم؛ بلکه تا رسیدن به اولین نمونه بی‌نقص (Sample) در کنار شما هستیم و عمر مفید قالب را بر اساس استانداردهای مهندسی گارانتی می‌کنیم.
کیفیت نهایی قالب دایکاست به چه عواملی بستگی دارد؟
کیفیت نهایی یک قالب دایکاست، حاصل تعامل پیچیده ای از عوامل متعدد است. از انتخاب متریال گرفته تا دقت ماشین کاری و دانش فنی تیم اجرا، هر عنصری می تواند بر عملکرد، عمر مفید و دقت قالب تأثیر بگذارد. درک این عوامل به مشتریان کمک می کند تا اهمیت انتخاب یک مرکز معتبر و متخصص در ساخت قالب دایکست را بهتر درک کنند. کیفیت ساخت قالب دایکاست به پارامترهای مختلفی بستگی دارد:
- کیفیت متریال: استفاده از فولادهای ابزار با کیفیت بالا و خواص مکانیکی مناسب، پایه ی اصلی یک قالب بادوام است.
- طراحی دقیق: طراحی اصولی قالب، با در نظر گرفتن جریان مذاب، سیستم خنک کاری، و مکانیزم خروج قطعه، از تنش های حرارتی و مکانیکی جلوگیری می کند.
- دقت ماشین کاری: تلرانس های بسیار پایین در ماشین کاری حفره و اجزای قالب، دقت ابعادی قطعات نهایی را تضمین می کند.
- عملیات حرارتی مناسب: سخت کاری و بازپخت صحیح، مقاومت قالب در برابر سایش و تغییر شکل را افزایش می دهد.
- تجربه و مهارت تیم: تخصص تیم طراحی و اجرای قالب، در شناسایی و رفع چالش های احتمالی فرآیند، نقشی کلیدی دارد.
گالری تصاویر
سوالات متداول کارفرمایان در ساخت قالب دایکاست
هزینه ساخت قالب دایکاست چگونه محاسبه میشود؟
هزینه ساخت تابع ۶ متغیر اصلی است: ۱) ابعاد و وزن بلوک فولاد، ۲) گرید فولاد مصرفی (مانند H13 یا P20)، ۳) تعداد کویتی‌ها (حفره‌ها)، ۴) نیاز به مکانیزمهای کشویی جانبی (Side Cores) و سیستم پران هیدرولیک، ۵) تعداد ساعات ماشینکاری CNC پنج‌محور و اسپارک (EDM) و ۶) نوع پوشش‌دهی نهایی (نیتراسیون یا PVD).
مدت زمان طراحی و ساخت یک قالب دایکاست آلومینیوم چقدر است؟
برای قطعات تک‌حفره‌ای و متوسط، فرایند طراحی سهبعدی، تحلیل جریان مذاب (Mold Flow)، ماشینکاری، عملیات حرارتی و تست اولیه (T1) معمولا بین ۳۰ تا ۴۵ روز کاری زمان می‌برد. برای قالبهای بزرگتر با مکانیزمهای پیچیده این زمان تا ۶۰ روز متغیر است.
برای استعلام قیمت و شروع ساخت چه اطلاعاتی نیاز است؟
ارائه فایل سه بعدی با فرمت‌های STEP یا IGES، مشخصات متریال تزریقی (آلومینیوم A380، A360 یا زاماک)، تیراژ سالانه مدنظر و تلرانس‌های حساس قطعه در نقشه دو بعدی (PDF) برای برآورد دقیق قیمت و امکان‌سنجی تولید کفایت می‌کند.
