شاید برای شما هم پیش امده باشد که با هزار امید و ارزو، یک فایل سه بعدی که ساعت ها برایش وقت گذاشته اید را برای یک کارگاه فرزکاری بفرستید و در جواب، با یک پیش فاکتور نجومی یا بدتر از ان، با پیام «این قطعه قابل تولید نیست» رو به رو شوید. این لحظه ای است که خستگی به تن طراح می ماند. اما واقعیت این است که شما تنها نیستید. بسیاری از مهندسان و طراحان تازه کار تصور می کنند دستگاه های فرز CNC جادو می کنند و می توانند هر شکل عجیب و غریبی که در محیط نرم افزار کشیده شده را به راحتی بتراشند. اما واقعیت کف کارگاه، با دنیای ایده ال نرم افزار فرق دارد.
اماده سازی فایل برای فرز CNC فقط یک مرحله فرمالیته نیست؛ بلکه راز اصلی کاهش هزینه ها، بالا بردن کیفیت سطح قطعه و تحویل به موقع پروژه شماست. در این مقاله جامع، قرار است مثل یک مهندس تولید باتجربه کنار شما بنشینیم و تمام فوت و فن هایی را یاد بگیریم که باعث می شود کارگاه ها فایل شما را به راحتی قبول کنند. با ما همراه باشید تا یاد بگیرید چطور با چند تغییر ساده در مدل سه بعدی، هزینه های ماشین کاری خود را نصف کنید.

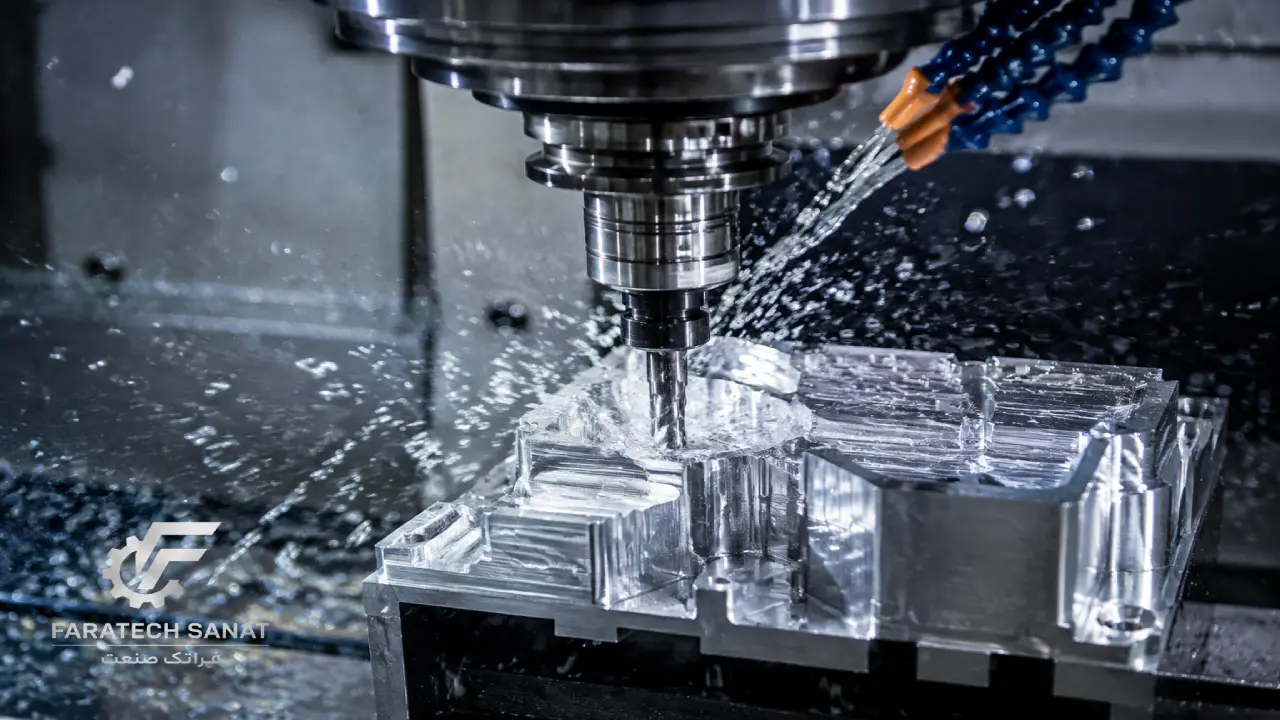

چرا اصلا باید فایل سه بعدی را قبل از ارسال به کارگاه چک کنیم؟
بیایید خیلی دوستانه و شفاف صحبت کنیم؛ دستگاه فرز CNC هر چقدر هم که پیشرفته و چند محوره باشد، باز هم اسیر محدودیت های فیزیکی است. مته ها و ابزارهای برشی به صورت دورانی می چرخند و برای اینکه بتوانند فلز یا پلاستیک را بتراشند، نیاز به فضای کافی برای حرکت و مانور دارند. وقتی شما بدون اماده سازی فایل برای فرز CNC، طرح را مستقیم از نرم افزار به دست ماشین کار می سپارید، در واقع دارید ریسک بزرگی می کنید.
اولین سناریو این است که کارگاه فایل شما را بررسی می کند و به دلیل وجود گوشه های تیز غیرقابل دسترس یا حفره های بیش از حد عمیق، فایل را به شما پس می فرستد تا ان را اصلاح کنید. این یعنی از دست رفتن زمان ارزشمند پروژه. سناریوی دوم که به مراتب بدتر است، زمانی اتفاق می افتد که کارگاه قطعه را می پذیرد، اما به دلیل نیاز به ابزارهای خاص، فیکسچرهای سفارشی یا زمان طولانی ماشین کاری، هزینه نهایی را دو تا سه برابر حالت عادی اعلام می کند.
بررسی و اصلاح فایل بر اساس اصول طراحی برای تولید (DFM) به شما کمک می کند قطعه ای بسازید که نه تنها در مانیتور، بلکه روی میز دستگاه فرز هم با کمترین دردسر ساخته شود. یک فایل بهینه شده، عمر ابزار کارگاه را بالا می برد، زمان ماشین کاری را کم می کند و در نهایت، پول زیادی را در جیب شما نگه می دارد.
5 قانون طلایی در طراحی قطعات برای فرز CNC که ماشین کارها به شما نمی گویند
هسته اصلی موفقیت در ساخت قطعات، رعایت قوانین پایه ای است که ماشین کارها هر روز با ان ها دست و پنجه نرم می کنند. رعایت این موارد ساده، تفاوت بین یک طراح حرفه ای و یک مبتدی را مشخص می کند.
1. با گوشه های تیز داخلی خداحافظی کنید و به ان ها شعاع بدهید
یکی از بزرگ ترین اشتباهاتی که طراحان مرتکب می شوند، طراحی گوشه های کاملا تیز و 90 درجه در داخل جیب ها و حفره های قطعه است. چون ابزارهای فرزکاری استوانه ای شکل هستند، وقتی یک مسیر را می تراشند، به طور طبیعی یک شعاع (Fillet) در گوشه های داخلی به جا می گذارند. اگر شما در مدل گوشه را تیز کشیده باشید، ماشین کار مجبور است از ابزارهای بسیار ریز استفاده کند تا به ان گوشه نزدیک شود.
استفاده از مته های ریز یعنی سرعت پیشروی بسیار پایین و خطر بالای شکستن ابزار. برای جلوگیری از این مشکل، همیشه به گوشه های داخلی قطعه خود شعاع بدهید. یک قانون سرانگشتی عالی این است که شعاع گوشه داخلی را حداقل یک سوم عمق ان حفره در نظر بگیرید. هرچه این شعاع بزرگ تر باشد، اپراتور می تواند از ابزار بزرگ تری استفاده کند و قطعه شما سریع تر و ارزان تر اماده می شود.
2. عمق حفره ها و جیب ها را هوشمندانه انتخاب کنید
در نرم افزارهای سه بعدی، شما می توانید یک سوراخ را تا بی نهایت عمیق کنید، اما در واقعیت، ابزارهای برشی طول مشخصی دارند. وقتی مته یا فرز انگشتی بیش از حد وارد قطعه کار شود، شروع به لرزش (Chatter) می کند. این لرزش نه تنها کیفیت سطح قطعه را خراب می کند، بلکه باعث شکستن ابزار و خرابی کل قطعه می شود.
سعی کنید عمق جیب ها را به حداکثر 3 تا 4 برابر قطر ابزار محدود کنید. مثلا اگر قرار است از یک مته با قطر 10 میلی متر استفاده شود، عمق حفره ایده ال نباید بیشتر از 30 تا 40 میلی متر باشد. اگر واقعا به حفره های عمیق تر نیاز دارید، باید منتظر افزایش چشمگیر هزینه های خدمات فرز CNC باشید، چون کارگاه مجبور است ابزارهای گران قیمت و کندتری را به کار بگیرد.
3. ضخامت دیواره ها؛ مرز باریک بین لرزش و ماشین کاری تمیز
تراشیدن فلزات فشار زیادی به قطعه وارد می کند. وقتی ضخامت دیواره ها بیش از حد نازک باشد، فشار ابزار برشی باعث خم شدن، لرزش یا حتی شکسته شدن دیواره در حین کار می شود. دیواره های نازک به خصوص در قطعات الومینیومی و پلاستیکی بسیار دردسرساز هستند و به مهارت و زمان فوق العاده بالایی نیاز دارند.
برای قطعات فلزی، سعی کنید حداقل ضخامت دیواره ها را بین 1 تا 1.5 میلی متر نگه دارید. اگر از پلاستیک استفاده می کنید، این ضخامت باید حدود 2 تا 3 میلی متر باشد تا قطعه در حین ماشین کاری تغییر شکل ندهد. دیواره های ضخیم تر به معنای استحکام بیشتر قطعه روی گیره دستگاه و خروجی بسیار تمیزتر است.
4. سوراخ کاری و رزوه زنی با ابزارهای استاندارد
هنگام طراحی سوراخ ها، به یاد داشته باشید که کارگاه ها از مته های استاندارد موجود در بازار ایران استفاده می کنند. اگر شما سوراخی با قطر 6.37 میلی متر طراحی کنید، ماشین کار باید ساعت ها وقت بگذارد تا ابزاری با این سایز عجیب پیدا کند یا با روش های گران تری ان را بتراشد. همیشه از سایزهای استاندارد و رند مثل 6، 8 یا 10 میلی متر استفاده کنید.
در مورد رزوه زنی هم نیازی نیست رزوه ها را به صورت سه بعدی در مدل بکشید. فقط کافی است سوراخ را در سایز استاندارد طراحی کرده و در نقشه دو بعدی قید کنید که این قسمت باید قلاویز مثلا M8 بخورد. عمق رزوه را هم بیش از حد طولانی نکنید؛ معمولا عمق رزوه ای معادل 2 تا 3 برابر قطر سوراخ برای محکم نگه داشتن پیچ کاملا کافی است.
5. اندرکات ها و دردسرهای دسترسی ابزار
اندرکات ها بخش هایی از قطعه هستند که از دید مستقیم ابزار برشی پنهان مانده اند. دستگاه فرز معمولی از بالا به پایین کار می کند. اگر شما فضایی را زیر یک لبه طراحی کنید که مته نتواند به صورت مستقیم به ان برسد، ماشین کار باید از ابزارهای خاص مثل فرزهای T شکل استفاده کند یا قطعه را چندین بار باز و بسته کند. هر دوی این کارها به شدت زمان بر و پر هزینه هستند. تا جای ممکن از طراحی اندرکات ها پرهیز کنید.
تلرانس گذاری؛ شمشیر دو لبه در قیمت نهایی فرزکاری
تلرانس یعنی میزان خطای مجاز در ابعاد نهایی قطعه. تعیین درست تلرانس ها تاثیر مستقیمی روی بودجه شما دارد و نباید در این مورد زیاده روی کنید.
بسیاری از طراحان عادت دارند برای تمام ابعاد قطعه، تلرانس های بسیار بسته و صدم دار (مثلا 0.01 میلی متر) در نظر بگیرند. این یک اشتباه بزرگ در مدیریت هزینه ها است. رسیدن به دقت های بسیار بالا نیازمند ماشین های پیشرفته، کنترل دمای محیط و زمان طولانی است. شما فقط باید برای بخش هایی تلرانس دقیق بگذارید که قرار است با قطعه دیگری جفت شوند. برای سایر قسمت ها، تلرانس های عمومی کارگاه کاملا جوابگو هستند.

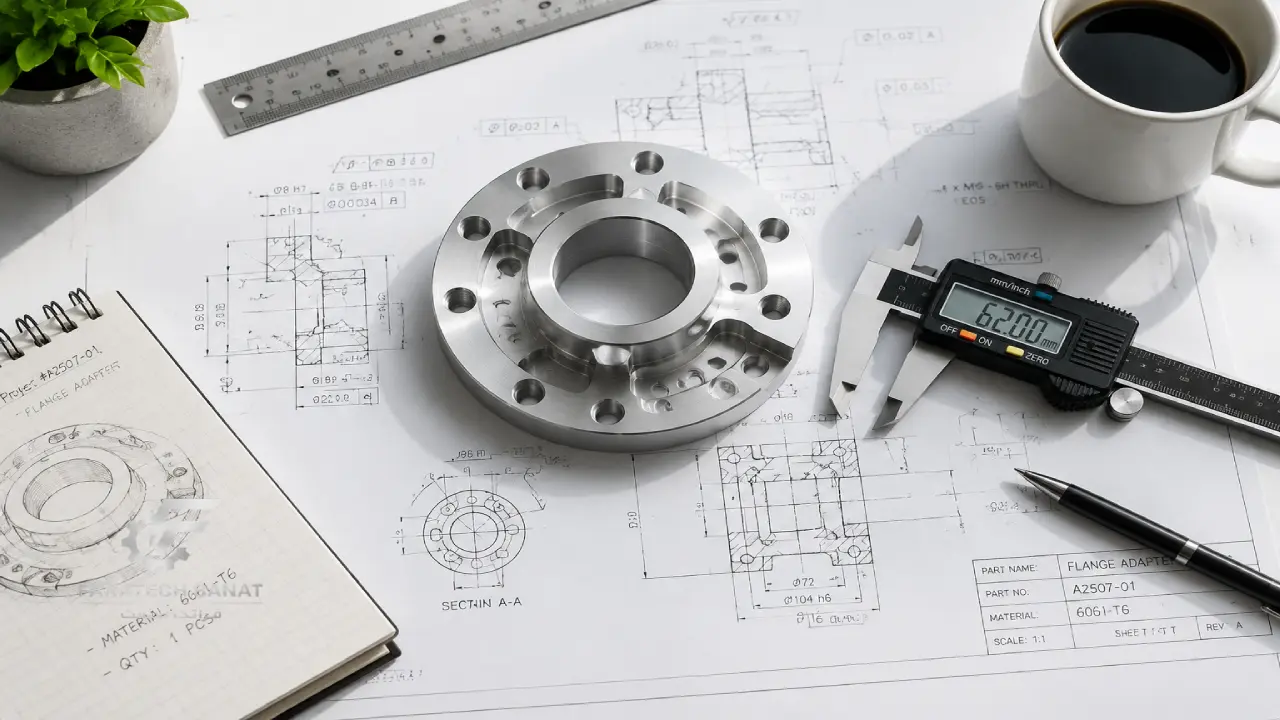

چرا فایل سه بعدی به تنهایی کافی نیست و نقشه دو بعدی معجزه می کند؟
فایل سه بعدی فقط شکل هندسی قطعه را نشان می دهد. اطلاعات مهمی مثل تلرانس های دقیق، نوع رزوه ها، صافی سطح و جنس متریال دقیق در فرمت های سه بعدی رایج منتقل نمی شوند. به همین دلیل است که ارائه یک نقشه دو بعدی (PDF) در کنار فایل سه بعدی، نشانه حرفه ای بودن شماست. این نقشه مثل یک قرارداد فنی بین شما و کارگاه عمل می کند و جلوی بسیاری از سوءتفاهم ها را می گیرد.
بهترین فرمت های خروجی برای ارسال به کارگاه فرز CNC
نرم افزارهای ماشین کاری (CAM) با فرمت های خاصی بهتر کار می کنند. انتخاب فرمت درست، اولین قدم در اماده سازی فایل برای فرز CNC است.
بدون شک، بهترین و استانداردترین فرمت ها برای اشتراک گذاری فایل های صنعتی، فرمت های STEP و IGES هستند. این فرمت ها تمام اطلاعات هندسی قطعه را بدون افت کیفیت منتقل می کنند. مهم نیست با سالیدورک کار می کنید یا کتیا؛ همیشه خروجی STEP بگیرید تا ریسک خطای نرم افزاری کارگاه به صفر برسد.
در مقابل، فرمت STL برای فرزکاری یک فاجعه است. این فرمت قطعه را به شبکه ای از مثلث ها تبدیل می کند و برای پرینتر سه بعدی عالی است، اما دستگاه فرز به لبه های دقیق ریاضی نیاز دارد. خواندن STL برای نرم افزارهای ماشین کاری دشوار است و منجر به تولید قطعاتی با سطوح پله پله و بی کیفیت می شود.
اشتباهات رایجی که باعث می شود فایل شما توسط کارگاه رد شود
برای اینکه فرایند ساخت قطعه شما بی نقص پیش برود، باید از اشتباهاتی که باعث کلافگی ماشین کارها می شود دوری کنید.
اولین مورد، طراحی قطعاتی است که نیاز به ستاپ های متعدد دارند. هر بار که قطعه روی دستگاه باز و بسته می شود، هزینه نیروی انسانی و زمان توقف دستگاه بالا می رود. سعی کنید طراحی را طوری انجام دهید که قطعه با یک یا نهایتا دو بار بستن روی گیره، به طور کامل تراشیده شود.
مورد دوم، استفاده از ابعاد اعشاری عجیب و غریب است. استفاده از عددی مثل 12.345 میلی متر برای ضخامت یک دیواره ساده که اهمیت خاصی ندارد، فقط باعث گیج شدن اپراتور می شود. همیشه ابعاد کلی را به سمت نزدیک ترین عدد صحیح گرد کنید. همچنین در حکاکی لوگو و متن، از فونت های بسیار ریز و پیچیده پرهیز کنید، چون تراشیدن ان ها با مته های میلی متری ریسک شکستن ابزار را به شدت بالا می برد.
چک لیست نهایی اماده سازی فایل برای فرز CNC
قبل از اینکه دکمه ارسال ایمیل را بزنید، حتما موارد جدول زیر را چک کنید تا خیالتان از بابت تولیدپذیری قطعه راحت باشد:
| پارامتر بررسی | وضعیت ایده ال برای تولید | تیک بررسی |
|---|---|---|
| فرمت فایل خروجی | خروجی استاندارد STEP یا IGES | ⬜ |
| گوشه های داخلی | دارای شعاع حداقل یک سوم عمق حفره | ⬜ |
| نقشه پیوست | وجود فایل PDF دو بعدی برای جزئیات رزوه و تلرانس | ⬜ |
| ضخامت دیواره ها | حداقل 1 تا 1.5 میلی متر برای فلزات | ⬜ |
| مدل سازی رزوه ها | طراحی به صورت سوراخ ساده (بدون رزوه سه بعدی) | ⬜ |
| عمق حفره ها | حداکثر 3 تا 4 برابر قطر ابزار | ⬜ |
| ستاپ های ماشین کاری | طراحی بهینه برای حداقل دفعات باز و بسته شدن | ⬜ |
سوالات پرتکرار درباره اماده سازی فایل برای فرز CNC
.در این بخش از فراتک صنعت می خواهیم به سوالات رایج شما عزیزان پاسخ کامل دهیم. شما نیز اگر سوالی داشتید در بخش کامنت های سایت باما در ارتباط باشید
ایا ارسال فایل مستقیم نرم افزار مثل سالیدورک کار درستی است؟
اگرچه بسیاری از کارگاه ها می توانند فایل خام را باز کنند، اما تفاوت در ورژن نرم افزارها ممکن است باعث باز نشدن فایل شود. همیشه ارسال فرمت STEP امن ترین راه حل برای جلوگیری از اتلاف وقت است.
اگر قطعه من حتما به گوشه تیز داخلی نیاز داشته باشد چه کنم؟
دستگاه فرز نمی تواند گوشه کاملا تیز ایجاد کند. در چنین مواردی اگر گوشه 90 درجه دقیق حیاتی باشد، باید از روش های دیگری مثل وایرکات (Wire EDM) یا اسپارک استفاده کرد که البته هزینه ساخت را به شدت بالا می برد.
ایا کارگاه خودش نقشه دو بعدی را از روی مدل استخراج می کند؟
خیر، این وظیفه طراح است. فایل سه بعدی اطلاعات مربوط به تلرانس های خاص و انطباقات را ندارد. شما باید با ارائه نقشه دو بعدی مشخص کنید که کدام قسمت های قطعه برای شما اهمیت حیاتی دارند.
چطور هزینه ماشین کاری یک قطعه خیلی پیچیده را کم کنیم؟
بهترین راه حل تقسیم کردن ان به چند قطعه ساده تر است. قطعه را به بخش هایی تفکیک کنید که به راحتی تراشیده می شوند و سپس ان ها را با پیچ، پین یا جوشکاری به هم متصل کنید. این کار هزینه را به طرز شگفت انگیزی کم می کند.
چرا نباید رزوه ها را به صورت سه بعدی طراحی کرد؟
طراحی سه بعدی رزوه ها حجم فایل را سنگین می کند و باعث ایجاد خطای بصری در نرم افزار کارگاه می شود. همیشه سوراخ ساده بکشید و سایز رزوه را در نقشه PDF قید کنید تا ماشین کار با قلاویز یا ابزار مخصوص ان را ایجاد کند. این استانداردترین روش در کل دنیاست.
