در دنیای پر رقابت تولید صنعتی، رسیدن به بهترین کیفیت سطح در خدمات فرز CNC یک هنر تمام عیار است. وقتی قطعه ای از زیر دستگاه بیرون می اید، اولین چیزی که چشم کارفرما یا بازرس کنترل کیفیت را به خود جلب می کند، میزان براق بودن و صافی ان است. اما ایا همه چیز فقط به زیبایی ظاهری ختم می شود؟ قطعا خیر. در این مقاله جامع قرار است مانند یک مهندس با تجربه و خاک خورده کف کارگاه، تمام راز و رمزهای رسیدن به یک سطح اینه ای و بی نقص را با شما در میان بگذارم. ما از تنظیمات پیش پا افتاده فراتر می رویم و به سراغ قلق هایی می رویم که در هیچ دانشگاهی تدریس نمی شوند. اگر شما هم به دنبال ارتقای سطح کارهای خود هستید یا می خواهید بدانید برای سفارش بعدی خود باید چه توقعاتی داشته باشید، تا انتهای این مطلب با من همراه باشید تا صفر تا صد صافی سطح را کالبدشکافی کنیم.
چرا کیفیت سطح در قطعات فرزکاری شده تا این حد حیاتی است؟
شاید در نگاه اول، یک سطح براق و بدون خط و خش فقط نشان دهنده مهارت اپراتور و زیبایی قطعه باشد، اما در مهندسی مکانیک، داستان بسیار عمیق تر از این حرف ها است. کیفیت سطح به صورت مستقیم روی عملکرد، طول عمر و قابلیت اطمینان قطعه تاثیر می گذارد. یک سطح زبر می تواند شروع کننده ترک های میکروسکوپی باشد که در نهایت منجر به فاجعه می شود.
تاثیر صافی سطح بر عملکرد قطعات مکانیکی
فرض کنید یک قطعه قرار است در یک سیستم هیدرولیک حساس کار کند؛ اگر سطح ان به اندازه کافی صاف نباشد، اورینگ ها و پکینگ ها خیلی زود ساییده می شوند و نشتی روغن تمام سیستم را مختل می کند. از طرف دیگر، در قطعاتی که تحت بار های دینامیکی و ارتعاش هستند، کوچک ترین خراش روی سطح می تواند به عنوان یک نقطه تمرکز تنش عمل کند و باعث شکست زودرس قطعه یا همان خستگی متریال شود. در واقع صافی سطح، بیمه نامه قطعه در برابر خرابی های ناگهانی است.
استانداردهای سخت گیرانه در صنایع خاص
در صنایعی مثل پزشکی یا هوافضا، صافی سطح یک استاندارد غیر قابل مذاره است. سطوح زبر می توانند محل تجمع باکتری ها در ایمپلنت های پزشکی باشند یا اصطکاک هواپیمای در حال پرواز را افزایش دهند و مصرف سوخت را بالا ببرند. بنابراین، وقتی از کیفیت در خدمات فرز CNC صحبت می کنیم، در واقع داریم درباره تضمین عملکرد صحیح قطعه در سخت ترین شرایط کاری حرف می زنیم. به عنوان یک ماشین کار یا طراح، درک این موضوع به شما کمک می کند تا با توجه به کاربرد قطعه، سطح مناسب را انتخاب کنید و از هزینه های اضافی برای پرداخت کاری های بی دلیل جلوگیری نمایید.
واحد های اندازه گیری صافی سطح به زبان ساده (Ra و Rz یعنی چه؟)

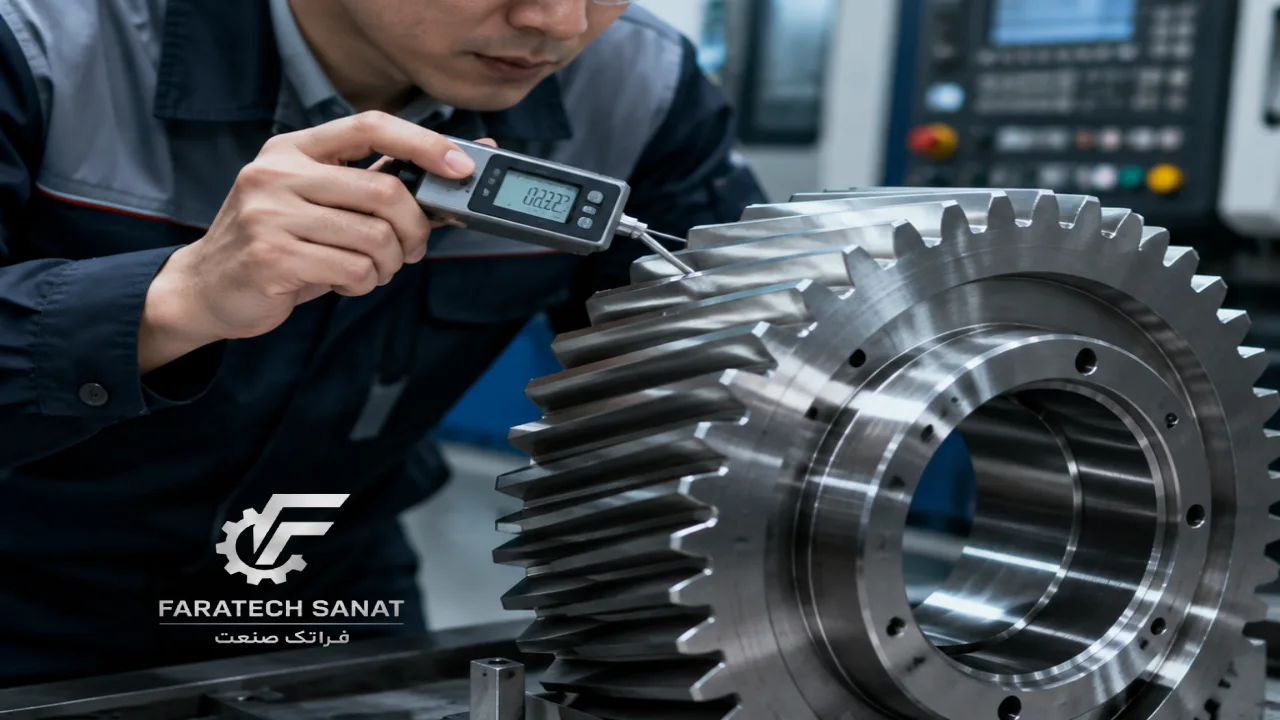

خیلی از خریداران خدمات ماشین کاری، نقشه ای در دست دارند که روی ان اعدادی مثل Ra 1.6 یا Rz 6.3 نوشته شده است، اما شاید درک دقیقی از مفهوم فیزیکی این اعداد نداشته باشند. برای اینکه بتوانیم به زبان مشترکی با مهندسان طراح برسیم، باید این پارامترها را بشناسیم. دستگاه های زبری سنج، یک سوزن بسیار ظریف دارند که روی سطح قطعه کشیده می شود و پستی و بلندی های میکروسکوپی ان را ثبت می کند. این اعداد در واقع متر و معیاری برای قضاوت درباره کیفیت کار هستند.
تفاوت پارامتر Ra و Rz در چیست؟

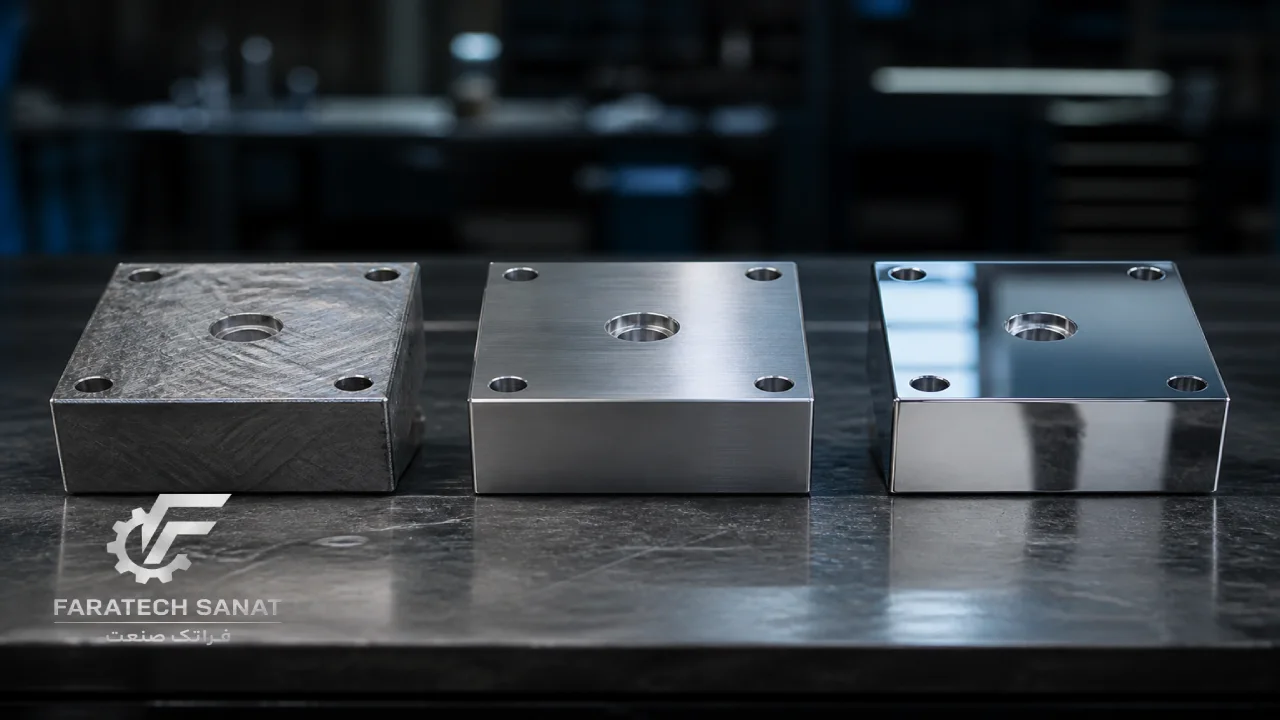

پارامتر Ra رایج ترین واحد اندازه گیری است و میانگین حسابی تمام قله ها و دره های روی سطح قطعه را نشان می دهد. هر چه عدد Ra کوچک تر باشد، یعنی قطعه شما صاف تر و اینه ای تر است. از طرف دیگر، پارامتر Rz میانگین فاصله بین پنج قله بلند و پنج دره عمیق را در یک طول مشخص اندازه می گیرد. Rz معمولا زمانی استفاده می شود که وجود حتی یک خراش عمیق (که ممکن است در معدل Ra گم شود) برای عملکرد قطعه خطرناک باشد. برای درک بهتر، بیایید نگاهی به جدول زیر بیندازیم تا ببینیم هر عدد در دنیای واقعی چه معنایی دارد:
| مقدار زبری سطح (Ra) | کاربرد رایج در صنعت | روش ماشین کاری معمول |
|---|---|---|
| Ra 12.5 | سطوح خشن و غیر حساس | فرزکاری خشن (Roughing) |
| Ra 3.2 | بدنه ماشین الات و قطعات عمومی | فرزکاری معمولی و عمومی |
| Ra 1.6 | نشیمنگاه بلبرینگ ها و قطعات درگیر | فرزکاری دقیق (Finishing) |
| Ra 0.4 | سطوح اب بندی هیدرولیک و پزشکی | سنگ زنی، لپینگ یا پولیش |
چه عواملی روی کیفیت سطح در دستگاه فرز سی ان سی تاثیر دارند؟
حالا که اهمیت و زبان اعداد را متوجه شدیم، وقت ان است که وارد کارگاه شویم و ببینیم دست ما برای تغییر چه پارامترهایی باز است. در فرز CNC، رسیدن به سطح عالی تصادفی نیست و به کنترل دقیق چندین عامل بستگی دارد که مانند دنده های یک ساعت با هم کار می کنند.
انتخاب ابزار برش درست (جنس، تعداد پره و تیزی)
قلب تپنده عملیات ماشین کاری، ابزار شماست. اگر از یک فرز انگشتی کند یا لب پر شده استفاده کنید، بهترین دستگاه دنیا هم نمی تواند سطح خوبی به شما بدهد. تعداد پره ها یا فلوت ها نقش مهمی دارد؛ فرز های چهار پره یا شش پره برای عملیات پرداخت بسیار مناسب تر از فرزهای دو پره هستند زیرا در هر دور چرخش، براده های ظریف تری بر می دارند. همچنین جنس ابزار و نوع روکش ان تعیین می کند که ابزار تا چه حد می تواند حرارت را تحمل کند و لبه برنده خود را حفظ نماید. ابزارهای کاربایدی با روکش های نوین معمولا بهترین خروجی را دارند.
پیدا کردن نقطه طلایی سرعت اسپیندل و نرخ پیشروی
مهم ترین قلق کاری هر اپراتور، تنظیم همین دو عدد است. به طور کلی، برای رسیدن به صافی سطح بالا، باید سرعت چرخش اسپیندل را افزایش دهید و در مقابل، نرخ پیشروی را کم کنید. اما این یک قانون مطلق نیست! اگر پیشروی را بیش از حد کم کنید، ابزار به جای بریدن فلز، روی ان مالیده می شود که این کار به شدت حرارت را بالا برده و هم سطح قطعه را خراب می کند و هم ابزار را می سوزاند. شما باید با توجه به کاتالوگ ابزار و تجربه خود، نقطه تعادل را پیدا کنید تا براده ها به درستی جدا شوند.
استراتژی مسیر ابزار و جهت فرزکاری
نحوه حرکت ابزار روی قطعه به شدت روی ظاهر نهایی کار تاثیر می گذارد. ما دو روش اصلی داریم: فرزکاری موافق و فرزکاری مخالف. در نود درصد مواقع، برای رسیدن به بهترین کیفیت سطح باید از فرزکاری موافق استفاده کنید. در این حالت، براده از ضخیم ترین قسمت شروع به بریده شدن می کند و در نازک ترین حالت از ابزار جدا می شود. این روش حرارت را از قطعه دور کرده و خطوط بسیار تمیزی به جا می گذارد. فرزکاری مخالف معمولا سطح را کدر کرده و باعث لرزش های ریز می شود.
مشکلات رایج در خرابی سطح قطعه و راه حل های عملی ان ها
حتی حرفه ای ترین ماشین کاران هم گاهی با دیدن سطح قطعه ای که تازه از زیر دستگاه بیرون امده، شوکه می شوند. در این بخش می خواهیم درد های واقعی کف کارگاه را بررسی کنیم و ببینیم وقتی به مشکل می خوریم، چطور باید ان را در لحظه حل کنیم.
چرا روی قطعه خط می افتد؟ (مدیریت پدیده چتر)
پدیده چتر یا همان ارتعاش خود تحریک، کابوس هر اپراتور فرز است. وقتی ابزار با فرکانس طبیعی قطعه یا دستگاه وارد رزونانس می شود، صدای جیغ وحشتناکی تولید شده و روی قطعه خطوط موازی و موج دار می افتد. برای حل این مشکل، اولین کار کاهش طول بیرون ماندگی ابزار از کولت است؛ هرچه ابزار کوتاه تر بسته شود، صلبیت ان بیشتر می شود. راه حل دوم، تغییر سرعت اسپیندل است تا از محدوده فرکانس تشدید خارج شوید. گاهی حتی ۵ درصد تغییر در دور اسپیندل می تواند معجزه کند.
سوختگی یا تغییر رنگ فلز در حین ماشین کاری
اگر می بینید سطح قطعه فولادی شما به رنگ ابی یا بنفش درامده یا الومینیوم شما کدر و سیاه شده است، یعنی حرارت در نقطه برش بیش از حد بالا رفته است. این مشکل معمولا به دو دلیل رخ می دهد: یا ابزار شما کند شده و در حال مالش فلز است، یا سرعت چرخش اسپیندل برای ان متریال بیش از حد بالاست. بررسی تیزی لبه های برش، استفاده بیشتر از خنک کننده و اصلاح سرعت ها می تواند این سوختگی ها را از بین ببرد و قطعه ای شفاف و درخشان به شما تحویل دهد.
ترفند های تجربی ماشین کاران حرفه ای برای رسیدن به سطح اینه ای
در دانشگاه و کتاب ها فرمول های زیادی برای محاسبه سرعت و پیشروی وجود دارد، اما وقتی در حال ارائه خدمات فرز CNC هستید، تجربه چیز دیگری می گوید. در اینجا چند راز مگو از استادکاران این حوزه را برای رسیدن به سطح اینه ای با شما در میان می گذارم که می تواند کیفیت کار شما را چند پله بالاتر ببرد.
استفاده از اینسرت های وایپر برای پرداخت نهایی
اگر از کف تراش های اینسرتی یا همان الماسه استفاده می کنید، حتما با رد پای ابزار روی سطح مواجه شده اید. تکنولوژی اینسرت های وایپر به گونه ای طراحی شده که لبه انحنا دار ان، اثرات شیارهای ایجاد شده توسط الماسه های قبلی را مانند یک تیغ ریش تراش پاک می کند و سطحی فوق العاده صاف تحویل می دهد. با استفاده از این نوع اینسرت ها می توانید حتی با نرخ پیشروی بالا، به کیفیتی برسید که قبلا غیر ممکن به نظر می رسید.
اختصاص دادن یک ابزار جداگانه فقط برای مرحله فینیشینگ
یک اشتباه مهلک این است که با همان فرز انگشتی که خشن کاری کرده اید و صدها کیلو براده برداشته اید، بخواهید مرحله پرداخت نهایی را هم انجام دهید. ماشین کاران حرفه ای همیشه یک ابزار نو و کاملا تیز را فقط برای مرحله فینیشینگ کنار می گذارند. این ابزار فقط در حد چند دهم میلی متر درگیری دارد و چون تحت فشار نبوده، لبه های برش ان کاملا سالم است و سطحی رویایی خلق می کند. این کار هزینه ابزار را کمی بالا می برد اما نتیجه نهایی خیره کننده است.
رابطه مستقیم کیفیت سطح با هزینه خدمات فرز CNC
اگر کارفرما هستید و می خواهید قطعه ای را برای ساخت سفارش دهید، این بخش مخصوص شماست. یک قانون نانوشته در تولید وجود دارد: هرچه سطح صاف تری بخواهید، باید پول و زمان بیشتری صرف کنید. رسیدن به عددهای پایین زبری سطح نیازمند ابزارهای گران قیمت تر، سرعت پیشروی بسیار پایین (که زمان تولید را چند برابر می کند) و گاهی عملیات اضافی مثل سنگ زنی است.
انتخاب هوشمندانه میزان زبری سطح
درخواست سطح اینه ای برای قطعه ای که قرار است داخل یک محفظه تاریک بسته شود و هیچ تماس سایشی با قطعات دیگر ندارد، فقط دور ریختن بودجه پروژه است. شما باید با مشورت یک مهندس طراح، تلرانس ها و زبری سطح را دقیقا متناسب با کارکرد قطعه در نقشه وارد کنید. هدف ما در ارائه خدمات ماشین کاری، ساخت قطعه ای است که کار شما را با کمترین هزینه ممکن و بهترین عملکرد راه بیندازد، نه لزوما خلق یک اثر هنری که کارایی فنی ندارد.
سوالات متداول درباره کیفیت سطح در فرز سی ان سی
در این بخش از فراتک صنعت می خواهیم به سوالات شما عزیزان پاسخ دهیم. شما نیز اگر سوالی داشتید در بخش کامنت های سایت باما در ارتباط باشید.
ایا با زیاد کردن سرعت اسپیندل همیشه سطح بهتری می گیریم؟
خیر. افزایش دور اسپیندل تا یک حد مشخصی کیفیت را بهتر می کند، اما اگر از سرعت برشی مجاز ابزار فراتر بروید، حرارت بالا رفته و باعث سوختگی سطح و کند شدن سریع ابزار می شود.
عدد Ra 3.2 در نقشه های صنعتی چه کیفیتی از سطح را نشان می دهد؟
این عدد نشان دهنده یک سطح ماشین کاری شده استاندارد و معمولی است که با لمس دست کمی زبری در ان احساس می شود و خطوط ماشین کاری با چشم غیر مسلح قابل دیدن هستند.
ایا نوع دستگاه فرز روی صافی سطح تاثیر دارد؟
بله، دستگاه های پنج محور به دلیل امکان زاویه دادن به ابزار نسبت به سطح قطعه، می توانند از لبه های جانبی ابزار بهتر استفاده کنند و در قطعات سه بعدی پیچیده سطوح یکدست تری ایجاد کنند.
چطور لرزش یا صدای جیغ دستگاه را در مرحله پرداخت کم کنیم؟
سریع ترین راه ها شامل کاهش طول ابزارگیر، تغییر ۵ الی ۱۰ درصدی سرعت اسپیندل، و کاهش عمق بار برداری در محور زد می باشد. همیشه سعی کنید صلبیت سیستم را بالا ببرید.
بهترین مایع خنک کننده برای داشتن سطح براق روی الومینیوم چیست؟
برای الومینیوم معمولا از اب صابون با درصد روغن بالا (حدود ۱۰ درصد) یا سیستم های مه پاش با روغن های گیاهی مخصوص استفاده می شود تا از چسبیدن براده به لبه ابزار جلوگیری شود.
