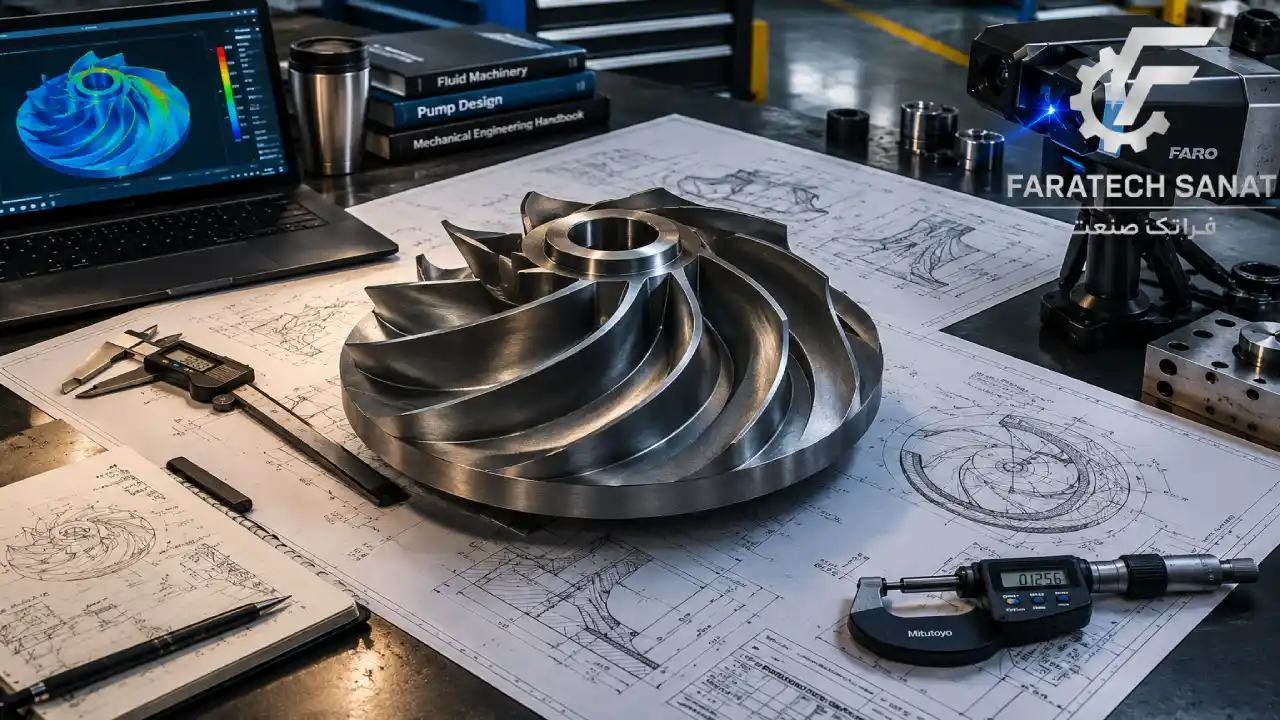

مهندسی معکوس پروانه پمپ و ایمپلر توربین

خط تولید کارخانه شما خوابیده است. صدای آژیر خرابی پمپ در سالن می پیچد و مدیران با نگرانی و استرس به دنبال تامین قطعه یدکی هستند. در چنین شرایط بحرانی، تماس با شرکت های خارجی، دریافت پیش فاکتورهای سنگین دلاری و انتظار چند ماهه برای رسیدن یک قطعه اورجینال، کابوسی است که هیچ مدیر فنی و مهندس نگهداری و تعمیراتی دوست ندارد آن را تجربه کند. هر ساعت توقف خط تولید، هزینه های مالی جبران ناپذیری به مجموعه تحمیل می کند و فشار روانی شدیدی را برای کل تیم فنی به همراه دارد. اینجاست که اهمیت یک راهکار سریع، دقیق، مهندسی شده و مطمئن خودش را نشان می دهد تا چرخه صنعت بدون وقفه به کار خود ادامه دهد.

در این راهنمای جامع و کاربردی، قصد داریم تمام مراحل، ظرافت ها و استانداردهای پنهان در مهندسی معکوس پروانه پمپ و ایمپلر توربین را بررسی کنیم تا ببینیم چطور می توان قطعات فوق حساس صنعتی را با دقتی میکرونی و کیفیتی حتی بالاتر از نمونه خارجی، در داخل کشور بازتولید کرد. اگر شما هم به عنوان کارشناس، سرپرست کارگاه یا مدیر ارشد دغدغه تامین به موقع، با کیفیت و تضمین شده قطعات حساس کارخانه خود را دارید، این مقاله دقیقا برای شما نوشته شده است تا با تسلط کامل بر فرآیندها، بهترین تصمیم را برای آینده خطوط تولید خود بگیرید.
برای مشاوره یا استعلام قیمت خدمات طراحی و مهندسی معکوس در فراتک صنعت (بومی سازی قطعات صنعتی) کلیک کنید

چرا صنایع بزرگ به جای خرید قطعه اورجینال، سراغ مهندسی معکوس می روند؟

هزینه های دلاری سرسام آور، تحریم های گسترده و قوانین سخت گیرانه بین المللی، تامین قطعات اورجینال را برای صنایع مادر مثل نفت، گاز، پتروشیمی، فولاد، مس، نیروگاه ها و صنایع غذایی به یک چالش بسیار بزرگ و گاهی کاملا غیر ممکن تبدیل کرده اند. فرض کنید یک پمپ سانتریفیوژ تغذیه بویلر یا پمپ انتقال اسید در پالایشگاه شما دچار شکستگی ناگهانی پروانه شده است. سفارش این قطعه از سازنده اصلی در اروپا یا آمریکا، علاوه بر معطلی های چند ماهه در گمرک و واسطه های متعدد، ریسک عدم انطباق قطعه تحویلی به دلیل تغییر نسل تجهیزات را هم دارد. در تمام این مدت، خط تولید متوقف مانده و زنجیره سودآوری شرکت شما به طور کامل قفل می شود.

مدیران هوشمند و با تجربه به خوبی می دانند که راه حل قطعی و بلند مدت این بحران ها، اعتماد به توان فنی مهندسی معکوس قطعات صنعتی است. با به کارگیری این رویکرد، شما نه تنها قطعه کارآمد را در بازه زمانی بسیار کوتاه تری روی دستگاه خود نصب می کنید، بلکه بودجه ارزی شرکت را نجات می دهید و تمام پرداخت ها را بر پایه ریال انجام خواهید داد. از طرف دیگر، به یک تیم مهندسی داخلی متصل می شوید که در هر ساعت از شبانه روز در کنار شما هستند و در صورت نیاز به تغییرات هندسی، به سرعت در محل حاضر می شوند. جدول زیر تمام ابعاد این تصمیم استراتژیک را در مقایسه با خرید خارجی به وضوح نمایش می دهد.

مهندسی معکوس پروانه پمپ با کپی کاری کارگاهی چه تفاوتی دارد؟

خیلی از مهندسان با سابقه وقتی واژه مهندسی معکوس را می شنوند، ناخودآگاه یاد کارگاه های سنتی ریخته گری، ابزارهای دستی فرسوده و کپی کاری های چشمی می افتند. ما کاملا به شما حق می دهیم که از این بابت نگران باشید، چرا که بارها شاهد بوده ایم چگونه یک کپی کاری اشتباه، به قیمت آسیب دیدن یاتاقان ها، شکستن شفت و سوختن الکتروموتورهای میلیاردی تمام شده است. در روش های کارگاهی، یک قالب ماسه ای سنتی از روی قطعه مستهلک می گیرند و با ذوب ریزی کنترل نشده، قطعه ای شبیه به ظاهر قطعه اصلی تولید می کنند که پر از مک های گازی، ناخالصی های ساختاری و تغییر فرم زاویه پره ها است.

مهندسی معکوس واقعی و دانشگاهی فرسنگ ها با این روش های منسوخ فاصله دارد. این فرآیند یک زنجیره علمی، داده محور و کنترل شده است که در آن از اسکنرهای سه بعدی اپتیکال پیشرفته، تست های متالورژی آزمایشگاهی، شبیه سازی های هیدرودینامیکی و ماشین کاری های فوق دقیق چند محوره بهره گرفته می شود. هدف یک مهندس واقعی فقط بازتولید ظاهر فیزیکی ایمپلر نیست، بلکه کشف دانش طراحی هیدرولیکی، شناخت شرایط تنش و بهینه سازی رفتار جریان در داخل محفظه حلزونی پمپ است تا قطعه جدید نه تنها دچار کاویتاسیون نشود، بلکه حتی راندمان کاری بالاتری را نسبت به روز اول ثبت کند.

یک ایمپلر فرسوده چطور مهندسی معکوس می شود؟ (مراحل قدم به قدم)

برای این که مطمئن شوید سرمایه شرکت در مسیر درستی هزینه می شود، باید با تک تک ایستگاه های فنی این مسیر آشنا باشید. مهندسی معکوس پروانه پمپ و ایمپلر توربین هیچ شباهتی به کارهای تجربی ندارد و تمام مراحل آن بر اساس مستندات مهندسی و رویه های بین المللی کنترل کیفیت پیاده سازی می شود. در ادامه، این سفر مهندسی را از دریافت قطعه داغی تا تحویل قطعه نهایی به دقت مرور می کنیم.

گام اول: آنالیز متالورژی و کوانتومتری (کشف دقیق آلیاژ قطعه اصلی)

پایه و اساس موفقیت در تولید هر قطعه دوار صنعتی، شناخت ماهیت آلیاژ پایه آن است. اگر هندسه پروانه با دقت صدم میلیمتر هم بازسازی شود اما متریال آن اشتباه انتخاب گردد، قطعه در همان ساعات اولیه زیر فشار اسید یا دمای بالا ذوب شده یا متلاشی می شود. در مرحله اول، قطعه فرسوده شما به آزمایشگاه متالورژی معتبر ارسال می شود تا تحت آزمون های آنالیز متریال پروانه و تست کوانتومتری قرار گیرد.

در این آزمون، پرتوهای نوری حاصل از تخلیه جرقه به سطح فلز تابانده می شود و طیف نوری بازتابی، درصد وزنی تمام عناصر موجود شامل کربن، کروم، مولیبدن، نیکل و تیتانیوم را آشکار می سازد. علاوه بر این، سختی سنجی در چند نقطه مختلف از جمله هاب، نوک پره ها و شرود انجام می گیرد تا وضعیت عملیات حرارتی قطعه مشخص شود. مهندسان متالورژی با این اطلاعات، ترکیب شیمیایی دقیق مذاب را جهت ریخته گری آماده می کنند تا از تطابق صد در صدی خواص مکانیکی با قطعه فابریک اطمینان حاصل شود.

گام دوم: اسکن سه بعدی (ابر نقاط) با دقت میکرون

پس از تعیین تکلیف جنس متریال، نوبت به استخراج دقیق هندسه پیچیده پروانه می رسد. اندازه گیری زوایای ورودی و خروجی پره های ایمپلر با کولیس، میکرومتر یا حتی دستگاه های قدیمی تقریبا ناممکن است، به همین دلیل ما از تجهیزات اسکن سه بعدی ایمپلر از نوع اپتیکال با نور آبی بهره می بریم. این سیستم ها به دلیل حساسیت کمتر به نور محیط و انعکاس سطوح فلزی، دقتی تا سطح چند میکرون ارائه می دهند.

اپراتور اسکنر با چرخش سنسورها در زوایای مختلف، پرتوهای نوری را به سطح پروانه می تاباند و حسگرهای دوربینی با پردازش تصاویر، یک شبکه بسیار متراکم از مختصات به نام ابر نقاط تولید می کنند. این ابر نقاط تمامی جزئیات حتی انحناهای بسیار پیچیده سه بعدی پره های پمپ، محل اتصال پره به بدنه و شیب های آب بندی را ثبت می کند. خروجی این دستگاه به صورت یک فایل مثلث بندی شده خام آماده ارسال به بخش طراحی نرم افزاری می شود.

گام سوم: یک چالش بزرگ! قطعه ما ساییدگی دارد، نرم افزار چطور آن را اصلاح می کند؟

بسیاری از مشتریان صنعتی با این نگرانی به ما مراجعه می کنند که پروانه تحویلی آن ها بر اثر سال ها کارکرد در محیط های اسیدی یا حاوی ذرات ساینده، دچار لاغری دیواره، سوراخ شدگی یا کنده شدن لبه های ورودی شده است. سوال منطقی آن ها این است که آیا اسکن سه بعدی دقیقا همین عیوب و فرسودگی ها را به قطعه نو منتقل نمی کند؟ پاسخ منفی است، چرا که مرحله مهمی به نام بازسازی هندسی وجود دارد.

متخصصان مدلسازی ما فایل ابر نقاط را وارد محیط نرم افزارهای پیشرفته مهندسی معکوس مانند جئومجیک می کنند. در این بخش، تمام سطوح تحلیل می شوند؛ اگر ضخامت یکی از پره ها کم شده باشد، مهندس طراح با محاسبه محور تقارن و میانگین گیری از پره های سالم تر، هندسه اصلی را بازیابی می کند. بخش های پریدگی لبه ها با استفاده از امتداد خطوط جریان و منحنی های اسپلاین استاندارد از نو ترسیم می شوند. به این ترتیب، مدلی که از نرم افزار خارج می شود، مدل یک قطعه فرسوده نیست، بلکه مدل سه بعدی یک قطعه نو در حالت صفر کیلومتر کارخانه است.

گام چهارم: شبیه سازی سیالاتی (CFD) برای تضمین افت نکردن راندمان

حتی پس از ترسیم بی نقص هندسه، ما اجازه نداریم مستقیما سراغ فرآیند ساخت برویم. کوچک ترین انحراف در زاویه قرارگیری پره ها می تواند دبی خروجی پمپ را به شدت پایین بیاورد یا فشار را دچار افت کند. برای جلوگیری از این رخداد، مدل سه بعدی به نرم افزارهای دینامیک سیالات محاسباتی منتقل می شود تا رفتار سیال در شرایط عملیاتی کارخانه شبیه سازی شود.

در این محیط، سرعت چرخش پروانه، چگالی و ویسکوزیته سیال و فشار ورودی تنظیم می گردد. نرم افزار با حل معادلات پیچیده ناویر استوکس، نحوه حرکت سیال از چشمی پروانه تا خروج از کانال ها را تحلیل می کند. در این مرحله می توان دید که آیا جریان گردابه ای نامطلوبی در کانال ها تشکیل می شود یا خیر و آیا احتمال بروز پدیده مخرب کاویتاسیون در فشارهای پایین وجود دارد یا نه. اگر هر گونه نقطه ضعف هیدرولیکی مشاهده شود، زوایای پره روی نرم افزار اصلاح می گردد تا پمپ پس از نصب، دقیقا به همان نقطه کارکرد ایده آل برسد.

گام پنجم: انتخاب روش تولید (ریخته گری دقیق یا ماشین کاری CNC)

پس از نهایی شدن محاسبات، نوبت به انتخاب استراتژی ساخت در سالن تولید می رسد. این تصمیم به تعداد سفارش، ابعاد قطعه، جنس آلیاژ و میزان دسترسی به کانال های داخلی وابسته است. اگر هندسه پروانه از نوع بسته با کانال های باریک و پیچیده باشد، بهترین راهکار استفاده از روش ریخته گری دقیق به شیوه موم فداشونده است که دقت سطحی بسیار بالا و تلرانس های ریخته گری پایینی به همراه دارد.

در مرحله بعد، عملیات پرداخت و براده برداری آغاز می شود. استفاده از ماشین کاری پروانه پمپ با دستگاه های تراش و فرز پیشرفته سی ان سی پنج محور این قابلیت را به وجود می آورد که پیچیده ترین پره ها با تلرانس های در حد صدم میلیمتر ماشین کاری شوند. کیفیت سطحی بالا در این مرحله باعث می شود زبری سطوح به حداقل برسد، اصطکاک سیال با دیواره ها افت پیدا کند و طول عمر مفید پروانه به میزان قابل توجهی ارتقا یابد.

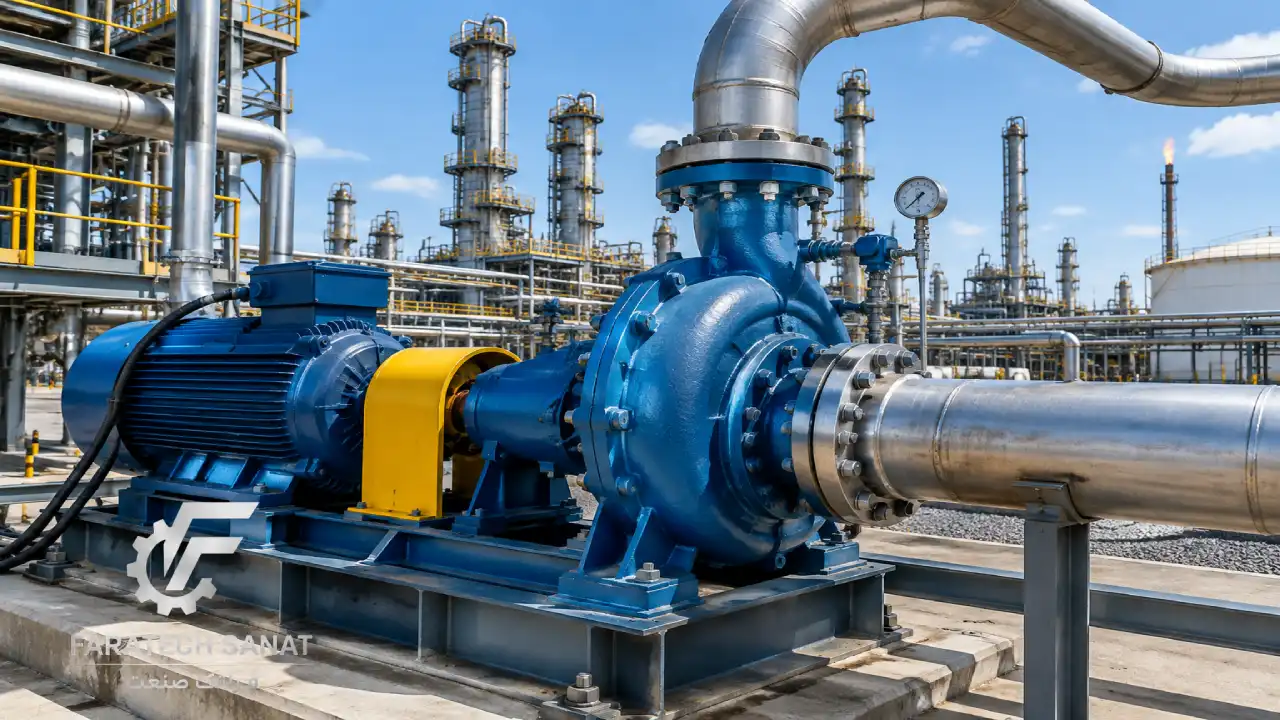

کابوس لرزش پمپ: چرا تست بالانس دینامیک برای ایمپلر توربین حیاتی است؟

لرزش یا همان وایبریشن، قاتل خاموش و خطرناک تمام تجهیزات دوار در صنعت است. پروانه ای که هزاران دور در دقیقه گردش می کند، اگر حتی کسری از گرم عدم تقارن جرمی داشته باشد، نیروی گریز از مرکز فزاینده ای به شفت دستگاه وارد می کند. این لرزش مداوم نه تنها انرژی زیادی را تلف می کند، بلکه در مدتی بسیار کوتاه باعث گرم شدن بیرینگ ها، پاره شدن اورینگ ها و ترکیدن فیبر و فنر یا همان مکانیکال سیل می شود که نتیجه آن نشت مایعات داغ یا اسیدی به سالن تولید است.

به همین علت، انجام تست بالانس پروانه بخش غیر قابل حذف در فرآیند تولید ما محسوب می شود. پس از اتمام تمامی مراحل تراشکاری و سنگ زنی، ایمپلر روی مندریل مخصوص سوار شده و روی دستگاه های بالانس دینامیک پیشرفته قرار می گیرد. این دستگاه ها با چرخش در دورهای استاندارد، محل دقیق نابالانسی زاویه ای و مقدار جرم اضافه را مشخص می کنند. تکنسین های ما با فرزکاری های مینیاتوری در نقاط مجاز، این عدم تعادل را به طور کامل برطرف می کنند تا در نهایت قطعه به استاندارد بین المللی لرزش دست یابد و گواهینامه رسمی آن تحویل شما گردد.

برای پروانه پمپ و توربین از چه متریالی استفاده می شود؟

انتخاب نادرست متریال یعنی دور ریختن هزینه و تکرار همان خرابی های قدیمی در یک بازه زمانی کوتاه تر. ما همواره پیش از شروع پروژه، شرایط محیطی، دمای کاری سیال، وجود ذرات جامد و اسیدیته محیط را از شما جویا می شویم تا آلیاژی را انتخاب کنیم که بهترین مقاومت را از خود نشان دهد. در ادامه دسته بندی اصلی متریال های مصرفی را مرور می کنیم.

پروانه های چدنی و برنزی (برای آب و سیالات معمولی)

برای کاربردهای عمومی انتقال آب، خطوط آتش نشانی، سیستم های گردش آب در برج های خنک کننده و کشاورزی، نیازی به استفاده از آلیاژهای گران قیمت نیست. چدن های داکتیل و گریدهای مختلف برنز مانند فسفر برنز و آلومینیوم برنز بهترین راندمان را ارائه می دهند. این متریال ها علاوه بر چقرمگی مناسب و هزینه پایین تر در فرآیند تامین، مقاومت بسیار خوبی در برابر پدیده سایش ذرات معلق دارند و در ماشین کاری سطوح نیز رفتار بسیار روان و یکنواختی از خود بروز می دهند.

استیل ضد زنگ (برای صنایع غذایی و دارویی)

در صنایعی که تماس فلز با محصول نهایی نباید هیچ گونه بار آلودگی یا طعم ناخوشایند ایجاد کند، استیل های ضد زنگ مانند استیل ۳۰۴ و ۳۱۶ استاندارد بی چون و چرای خطوط هستند. این فولادهای زنگ نزن آستنیتی به دلیل درصد مناسب کروم و نیکل، یک لایه اکسید محافظ روی سطح خود تشکیل می دهند که مانع از هر نوع واکنش شیمیایی با شیر، روغن های خوراکی، داروها و مواد شوینده اسیدی در سیستم های شستشوی درجا می شود.

سوپر آلیاژها (برای سیالات اسیدی، خورنده و دما بالا)

در شرایط بحرانی مانند تلمبه های انتقال آب دریا با شوری بالا، اسیدهای کلریدریک و سولفوریک غلیظ در معادن، یا ایمپلرهای داغ در توربین های گازی، فلزات معمول در کسری از روز دچار خوردگی حفره ای یا اکسیداسیون حرارتی می شوند. در این کاربردهای استراتژیک، از سوپر آلیاژهای پایه نیکل مانند اینکونل، مونل، هستلوی و فولادهای دوپلکس و سوپر دوپلکس استفاده می شود که پایداری مکانیکی و حرارتی بی نظیری در شرایط به شدت خورنده دارند.

پروژه مهندسی معکوس چقدر زمان می برد و هزینه آن چطور محاسبه می شود؟

یکی از مهم ترین شاخص های ارزیابی برای مدیران خرید و برنامه ریزی، زمان بندی تحویل و هزینه های ریالی مرتبط با آن است. هزینه و زمان مهندسی معکوس پروانه پمپ و ایمپلر توربین به متغیرهای فنی گوناگونی بستگی دارد؛ ابعاد فیزیکی پروانه، پیچیدگی هندسی کانال ها، میزان استهلاک قطعه نمونه و به ویژه قیمت روز شمش های آلیاژی از عوامل تعیین کننده هستند. ساخت قالب های اولیه برای ریخته گری نیز در هزینه سفارش های تیراژ پایین تاثیرگذار است.

با این وجود، میانگین زمان تحویل یک پروانه استاندارد از لحظه ورود قطعه فرسوده به کارخانه تا تحویل قطعه نهایی، بین دو تا چهار هفته کاری متغیر است که در مقایسه با خواب چند ماهه خطوط تولید در انتظار واردات، رکوردی طلایی به حساب می آید. از لحاظ هزینه مالی نیز با در نظر گرفتن حذف عوارض گمرکی، کارمزدهای ارزی و سودهای چند لایه دلالان، تولید قطعه از طریق مهندسی معکوس در داخل کشور دست کم چهل تا هفتاد درصد ارزان تر تمام می شود، در حالی که پشتیبانی فنی مستقیم را همواره به همراه خواهید داشت.

چک لیست نهایی: کار را به کدام شرکت مهندسی بسپاریم؟

انتخاب یک شریک مطمئن برای ساخت پروانه پمپ سانتریفیوژ و ایمپلرهای دقیق، تصمیم ساده ای نیست. سپردن یک قطعه گران قیمت به کارگاه های بی نام و نشان که دانش تئوریک ندارند، ریسک بزرگ خرابی پمپ را تشدید می کند. برای این که یک انتخاب آگاهانه داشته باشید، پیشنهاد می کنیم این چک لیست ارزیابی پیمانکار را مد نظر قرار دهید:

۱. آیا شرکت مورد نظر مجهز به پیشرفته ترین اسکنرهای سه بعدی صنعتی و اپتیکال برای نقشه برداری است؟

۲. آیا واحد متالورژی مستقل جهت تحلیل های آزمایشگاهی و متریال شناسی در اختیار دارند؟

۳. آیا خروجی اسکن را با نرم افزارهای تحلیل سیالات مورد ارزیابی مجدد و بهینه سازی قرار می دهند؟

۴. آیا کارگاه های مجهز به ماشین آلات سی ان سی پنج محور برای پرداخت نهایی پره ها دارند؟

۵. آیا همراه با قطعه ساخته شده، برگه نتایج تست بالانس دینامیک و سرتیفیکیت آنالیز متریال ارائه می شود؟

۶. آیا قطعه ساخته شده دارای گارانتی کارکرد بدون قید و شرط در خط تولید شما است؟

اگر شرکتی به تمام این پرسش ها پاسخ مستند و شفاف ارائه کرد، می توانید مطمئن باشید که پروژه های حیاتی کارخانه شما در دستان متخصصی دلسوز و حرفه ای قرار گرفته است.

سوالات متداول درباره ساخت و مهندسی معکوس پروانه پمپ (FAQ)

پاسخ به سوالات پرتکرار مدیران فنی و سرپرستان تعمیرات و نگهداری می تواند بسیاری از ابهامات را پیش از آغاز فرآیند ساخت برطرف سازد.

آیا راندمان پمپ با پروانه مهندسی معکوس شده افت نمی کند؟

خیر، در یک مهندسی معکوس دقیق و اصولی نه تنها افت راندمان نخواهید داشت، بلکه به دلیل پولیش کاری های پیشرفته سطوح و تصحیح زاویه پره ها در نرم افزارهای تحلیل سیالاتی، راندمان هیدرولیکی اغلب بین سه تا هفت درصد نسبت به قطعه فرسوده اولیه ارتقا پیدا می کند و مصرف برق الکتروموتور نیز کاهش می یابد.

پروانه پمپ ما شکسته و تکه تکه شده است، آیا باز هم قابل مهندسی معکوس است؟

بله، هیچ جای نگرانی وجود ندارد. حتی اگر پروانه خرد شده، دارای شکستگی عمیق یا کنده شدن بخشی از پره ها باشد، مهندسان مجرب با قرار دادن تکه ها در کنار هم، اسکن جداگانه هر قطعه و اتصال هوشمندانه سطوح در محیط نرم افزار، می توانند مدل کاملا سالم و اولیه را بازیابی و بازتولید نمایند.

آیا شما گواهینامه متریال (MTC) و تست بالانس به ما می دهید؟

بله، تمامی قطعات تولیدی ما همراه با شناسنامه معتبر فنی شامل گزارش آزمایشگاه متالورژی، تاییدیه سختی سنجی، برگه آنالیز ابعادی و سرتیفیکیت رسمی بالانس دینامیک در دور کاری واقعی تحویل واحد کنترل کیفیت شما می شوند تا در پرونده تجهیز ثبت شوند.

آیا مهندسی معکوس فقط برای پمپ های سانتریفیوژ انجام می شود؟

خیر، این فرآیند تخصصی برای انواع پمپ های شعاعی، محوری، پمپ های لجن کش، پروانه های کمپرسورهای فرآیندی، توربین های بخار و گاز و حتی بلوئرهای صنعتی با هر نوع هندسه ای قابل پیاده سازی و اجرا است و هیچ محدودیتی در نوع تجهیز دوار وجود ندارد.

تفاوت ایمپلر باز و بسته در فرآیند مدلسازی چیست؟

پروانه های باز و نیمه باز به دلیل اینکه پره های آن ها در معرض دید مستقیم سنسورهای اسکنر قرار دارند، بسیار سریع تر اسکن و مدلسازی می شوند. در مقابل، پروانه های بسته به دلیل وجود پوشش جلویی و دسترسی دشوار به کانال های داخلی، نیازمند متدهای اسکن چند مرحله ای، قالب گیری های خاص و شبیه سازی های دقیق تر هستند.

آیا امکان تغییر و بهینه سازی آلیاژ پروانه نسبت به قطعه فابریک وجود دارد؟

بله، این یکی از بزرگ ترین مزایای مهندسی معکوس داخلی است. اگر تحلیل های آزمایشگاهی و بررسی های میدانی ما نشان دهد که قطعه فابریک به دلیل نامناسب بودن آلیاژ دچار خوردگی زودهنگام یا سایش شده است، مهندسان ما بهترین گرید مقاوم تر را برای محیط کاری شما جایگزین خواهند کرد تا عمر کاری ایمپلر چندین برابر شود.

مهندسی معکوس پروانه پمپ و ایمپلر توربین صرفا یک اقدام واکنشی برای فرار از بحران توقف خط تولید نیست؛ این فرآیند یک راهبرد صنعتی هوشمندانه برای خودکفایی، تثبیت سرمایه های ملی و ارتقای دانش فنی در بخش های زیرساختی کشور است. زمانی که شما پروسه طراحی، بازسازی و ساخت قطعات حساس دوار خود را به تیمی متخصص، مجهز و دارای تجربه های میدانی می سپارید، خیالتان از بابت راندمان بالا، کاهش هزینه های سنگین و کارکرد مداوم تاسیسات صنعتی برای سال های متمادی آسوده خواهد بود.
